Buscar en toda la estación Equipo de trituración

Mesa mezcladora vibratoria

Agitadores y mezcladores para minería en venta

Los mezcladores se utilizan principalmente para mezclar antes de la flotación para garantizar que los reactivos y la suspensión estén completamente mezclados; su propósito principal es mezclar completamente la suspensión y los reactivos para crear las condiciones para el procesamiento de minerales.

  • Rango de potencia: 1.1-22 kilovatios
  • Volumen eficiente: 0.26-30 m³

¿Qué es un agitador mezclador de tanque?

Mezclador

El agitador minero, también llamado mezclador, es un tipo de equipo de agitación utilizado para la agitación de pulpa de mineral antes de la operación de flotación, de modo que la pulpa de mineral y el reactivo se mezclen completamente.

También se puede utilizar para remover otros minerales no metálicos.

Los barriles de mezcla son muy comunes en el beneficio de metales y no metales, como el beneficio por flotación, la hidrometalurgia, la lixiviación y extracción de metales raros y preciosos, y también se utilizan en muchos tratamientos de aguas residuales y en la producción de algunas materias primas químicas.

A mezcladores de tanque agitadores Un sistema es un equipo industrial diseñado para agitar o mezclar fluidos, sólidos o ambos dentro de un recipiente o tanque grande.

En el mundo minero, su propósito principal es agitar lodos. Esto significa que crea movimiento para lograr un objetivo específico del proceso. Este objetivo puede ser simple, como evitar que partículas minerales pesadas se depositen en el fondo de un tanque de almacenamiento.

O podría ser más complejo, como garantizar que cada partícula de mineral de oro entre en contacto con una solución de lixiviación química.

Es un sistema compuesto por un motor, una caja de engranajes, un eje largo y un impulsor (la parte similar a una hélice) que hace el trabajo real dentro del tanque de mezcla con agitador.

Sin ella, muchos circuitos de procesamiento de minerales simplemente no funcionarían.

Índice del Contenido

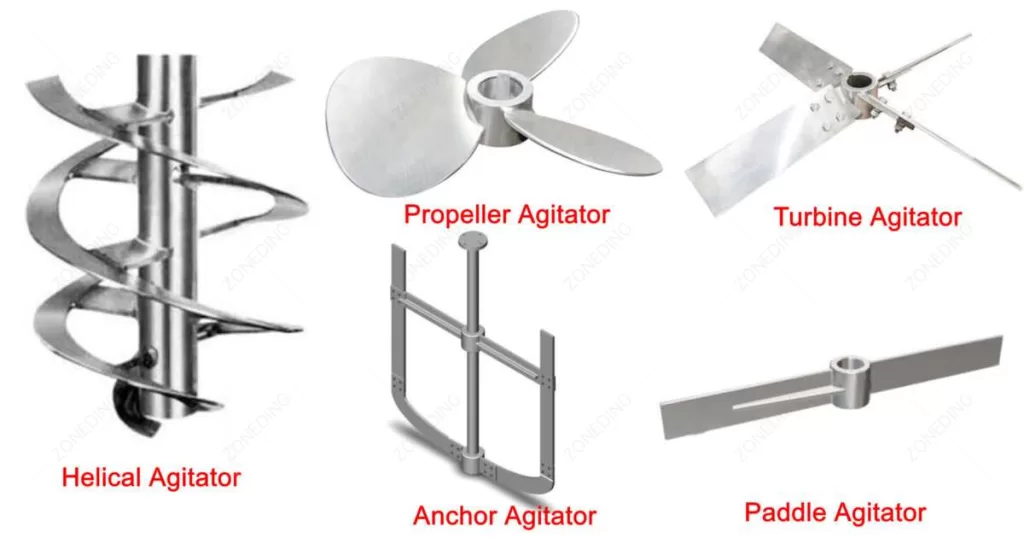

¿Cuáles son los principales tipos de tanque de mezcla con agitador para el procesamiento de minerales?

No todas las agitadores y mezcladores Son iguales. La diferencia más significativa radica en el diseño del impulsor, que genera el flujo dentro del tanque. Elegir el tipo de impulsor adecuado es esencial para la eficiencia. Una mala elección puede generar altos costos de energía, una mezcla incompleta y una menor recuperación de minerales.

Tipo de impulsorPatrón de flujoMejor para…Por qué es importante para ti
HidroalaAxial (alta eficiencia)Suspensión de sólidos, mezclaUtiliza la menor cantidad de energía para evitar que sus valiosos minerales se asienten.
Turbina de álabes inclinadosAxial (alto bombeo)Mezcla de uso general, transferencia de calorUna opción versátil y completa para muchas aplicaciones de lodos.
Turbina RushtonRadial (alto cizallamiento)Dispersión de gases (flotación), emulsificaciónPerfecto para cuando necesitas mezclar aire o productos químicos de manera agresiva en la suspensión.
Anclaje/HelicoidalCerrar liquidaciónlodos de alta viscosidadNecesario para materiales espesos y pastosos que no fluyen fácilmente.

Impulsores de flujo axial Empuja la lechada directamente por el centro del tanque, que luego fluye hacia los lados. Esto es excelente para mantener los sólidos suspendidos con la mínima fuerza. Crea una rotación completa de arriba a abajo. Impulsores de flujo radial Empujan la pulpa hacia las paredes del tanque. Esto genera un alto esfuerzo cortante, ideal para deshacer grumos o dispersar burbujas de gas, un proceso vital para la flotación.

1-Tipos- de-agitadores

En ZONEDING, nuestros ingenieros analizan sus objetivos específicos de pulpa y proceso para seleccionar el diseño de impulsor perfecto.

¿Cuáles son las aplicaciones de los agitadores y mezcladores industriales?

Agitadores industriales Se utilizan en todas partes en una planta minera moderna donde es necesario mezclar un líquido y un sólido. Su función es fundamental para el éxito de muchos procesos.

Estas son algunas de las aplicaciones más comunes que encontrarás:

  • Tanques de lixiviación: En el procesamiento del oro y el cobre, el mineral debe mezclarse constantemente con una solución química (como cianuro o ácido) para disolver el metal. Un agitador asegura que cada partícula entre en contacto con la sustancia química para una extracción óptima.
  • Tanques de almacenamiento de lodos y de compensación: Antes de alimentar el lodo al siguiente proceso, se almacena en grandes tanques. El agitador evita que los minerales valiosos y pesados ​​se depositen en el fondo, lo que representaría una pérdida directa de beneficios.
  • Mezcla de reactivos: Pequeño, potente agitadores químicos Se utilizan para mezclar y diluir diversos productos químicos (como floculantes o colectores) antes de agregarlos al proceso principal, lo que garantiza que sean efectivos.
  • Acondicionadores de flotación: Antes de la flotación, se utiliza un agitador para mezclar completamente la suspensión con reactivos especiales que hacen que los valiosos minerales floten.
  • Plantas de relleno: Mezcladores agitadores Se utilizan para combinar relaves con cemento y crear una pasta. Esta pasta se bombea de nuevo al subsuelo para reforzar las zonas minadas, mejorando así la seguridad y la estabilidad.
  • Consumibles del mezclador: mineral de cobre, mineral de oro, mineral de plomo y zinc, mineral de fluorita, carbón, mineral, mina de carbón, mineral de bauxita, mineral de hierro, talco, etc.
Mezclador

El mezclador minero se utiliza para mezclar la pulpa antes del trabajo de separación por flotación, lo que mezcla la pulpa con el medicamento suficiente para la selección de minerales. El tanque de mezcla también se puede utilizar para mezclar otros minerales no metálicos. Se aplica en el material con una densidad no superior al 30% (calculada en peso) y un tamaño de material fijo inferior a 1 mm. Es un barril de fondo plano con método de mezcla mecánico mediante impulsor espiral circular radiante.

La función del tanque agitador

Estructura compacta y sellado confiable. Además, hay una compuerta de cenizas instalada en la boca de la compuerta de descarga, que puede evitar que entre agua y azotes.

Tiene ventajas de mezcla uniforme, forma sectorial de hélice y gran proporción de contacto.

Hay muchas filas de boquillas que pueden garantizar que el agua fluya de manera uniforme.

Un tanque de agitación, también conocido como mezclador o tanque de mezcla, se utiliza en procesos industriales para garantizar una mezcla completa de materiales. Sus principales funciones son:

  1. Mezcla: Homogeneización de líquidos, lodos o polvos.
  2. Disolviendo: Facilitar la disolución de sustancias.
  3. Aireación: Introducir aire en la mezcla.
  4. Suspensión: Mantener sólidos en suspensión.
  5. Uniformidad: Asegurar una mezcla consistente para el control de calidad.

¿Cuál es la estructura de los agitadores y mezcladores?

An agitador industrial Parece simple, pero es un sistema robusto con varias partes clave que trabajan en armonía. Comprender esta estructura facilita el mantenimiento y la resolución de problemas.

Estructura del tanque mezclador
  • Motor eléctricos
    • Descripción: La fuente de poder
    • Función: Proporciona la energía para girar el eje y el impulsor.
  • Reductor de caja de cambios
    • Descripción: Reduce la velocidad, aumenta el par.
    • Función: Reduce la alta velocidad del motor a la rotación lenta y potente necesaria para mover lodos pesados.
  • Eje
    • Descripción: Una varilla de acero larga y fuerte.
    • Función: Conecta la caja de engranajes al impulsor, transfiriendo la fuerza de rotación al tanque.
  • Impulsor(es)
    • Descripción: La “hélice” en la parte inferior.
    • Función: Esta es la parte que realiza la mezcla real creando un patrón de flujo fuerte en la suspensión.
  • tanque de Mezclado
    • Descripción: El recipiente que contiene la suspensión.
    • Función: Contiene el proceso. Su forma y tamaño son fundamentales para el rendimiento general del sistema.
  • Deflectores
    • Descripción: Placas verticales en la pared del tanque.
    • Función: Estos son esenciales. Evitan que la lechada se mueva y la mezclan correctamente.

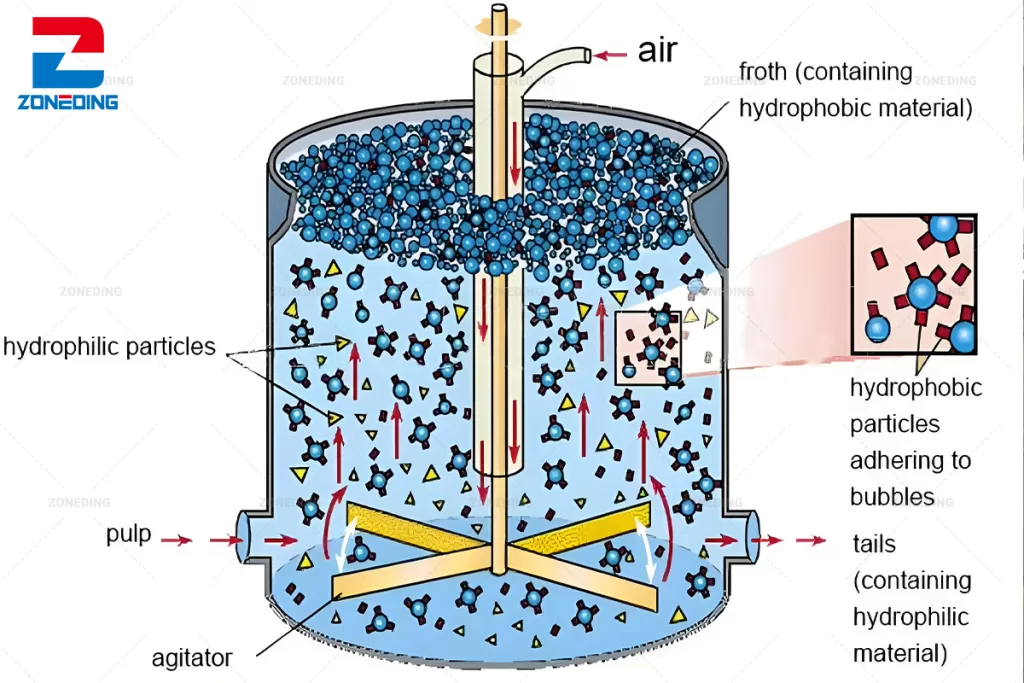

El principio de funcionamiento del tanque agitador

El principio de funcionamiento de un mezcladores agitadores El sistema es sencillo pero eficaz. El trabajo del sistema es convertir la energía eléctrica en energía mecánica del movimiento del fluido. El proceso comienza con el motor eléctrico, que proporciona potencia de rotación a alta velocidad. Esta potencia se alimenta a una caja de engranajes. La caja de engranajes es crucial; actúa como la transmisión de un camión, reduciendo la alta velocidad del motor a una velocidad de rotación mucho menor, a la vez que aumenta drásticamente el par motor. Este alto par motor es lo que proporciona al agitador la fuerza bruta necesaria para mover lodos densos y pesados.

Principio de funcionamiento del tanque agitador

Esta potencia de baja velocidad y alto par se transfiere a un eje largo y sólido de acero. En el extremo del eje se encuentra el impulsor. Al girar, sus aspas, especialmente diseñadas, presionan la pulpa, creando un potente patrón de flujo dentro del tanque. Este flujo continuo levanta las partículas del fondo, mezcla los líquidos y crea la mezcla uniforme que su proceso necesita para ser eficiente.

El tanque de agitación está compuesto por un motor, un impulsor, un estator, un cojinete y similares, y se agita mediante un método de agitación mecánica de un impulsor espiral de circulación de radiación en forma de barril de fondo plano. Cuando el tanque de agitación está funcionando, el dispositivo de transmisión por correa triangular de tracción del motor hace girar el impulsor, y la suspensión y el medicamento se mezclan completamente entre sí bajo la agitación uniforme del impulsor, lo que aumenta el tiempo de reacción del medicamento en la pulpa. , y fortaleciendo la calidad de reacción del medicamento, para que se obtenga el material. Adecuada mezcla y mezclado para preparar las condiciones necesarias para la siguiente etapa de producción de flotación.

¿Cuáles son las características de los agitadores mezcladores ZONEDING?

Cuando seleccionas un agitador industrialEstá eligiendo un equipo que debe funcionar las 24 horas del día, los 7 días de la semana, en un entorno muy exigente. En ZONEDING, construimos nuestros... agitadores y mezcladores para durar, centrándose en características que brindan una confiabilidad inigualable y una larga vida útil.

Estas son las características principales de cada ZONIFICACIÓN agitador mezclador de tanque:

  • Acero de alta resistencia: Utilizamos acero grueso y de alta calidad para los ejes e impulsores para resistir las poderosas fuerzas de flexión y la abrasión constante del lodo pesado y rocoso.
  • Tecnología de soldadura avanzada: Nuestros soldadores son altamente capacitados y certificados. Todas las soldaduras se inspeccionan rigurosamente para garantizar que no haya puntos débiles. Una soldadura defectuosa en un impulsor puede provocar una falla catastrófica en el tanque.
  • Caja de cambios y motor robustos: Nos asociamos con marcas de confianza de clase mundial para nuestras cajas de engranajes y motores. Los dimensionamos cuidadosamente para satisfacer las altas demandas de par, especialmente para el arranque en lodos sedimentados.
  • Ingeniería personalizable: No ofrecemos un producto universal. Nuestros 15 ingenieros diseñan el tipo, tamaño y velocidad del impulsor específicamente para la densidad, el tamaño de partícula y la viscosidad de su lodo.
  • Recubrimientos duraderos: Dependiendo de su aplicación, proporcionamos revestimiento de caucho grueso o recubrimientos epoxi especiales para proteger todas las partes húmedas de productos químicos corrosivos y partículas abrasivas.

¿Cuáles son las ventajas de utilizar un agitador industrial?

Usando el derecho agitador industrial Ofrece varias ventajas importantes que impactan directamente en la rentabilidad de su planta. No se trata solo de remover un tanque; se trata de optimizar el proceso. Un sistema bien diseñado... tanque de mezcla con agitador de un confiable fabricante de agitadores Como la ZONIFICACIÓN puede ser una de las mejores inversiones que usted haga. Estas son las ventajas clave para su operación:

  • Recuperación mejorada de minerales: Al mantener las partículas sólidas completamente suspendidas, se garantiza que tengan tiempo suficiente para reaccionar con los productos químicos (en la lixiviación) o adherirse a las burbujas (en la flotación). Esto aumenta directamente la recuperación general de metales y las ganancias.
  • Flujo de proceso consistente: Los agitadores proporcionan una suspensión constante y uniforme a los equipos aguas abajo, como bombas y ciclones. Esto evita obstrucciones y mantiene el circuito funcionando de forma fluida y predecible.
  • Costos de reactivos reducidos: Una mezcla eficaz garantiza que los reactivos químicos costosos se distribuyan rápida y uniformemente por todo el tanque. Esto significa que, a menudo, se puede usar menos producto químico para obtener el mismo resultado, ahorrando mucho dinero a largo plazo.
  • Prevención del “Lijado”: Evita que los sólidos pesados ​​se sedimenten y endurezcan en el fondo del tanque. Esta acumulación de arena puede dañar el equipo y requerir una costosa y difícil parada de la planta para su extracción.
  • Seguridad mejorada: Al mantener las lodos mezclados, se evita la liberación repentina de sólidos sedimentados que pueden sobrecargar y dañar las bombas u otros equipos, creando un entorno de trabajo más seguro.

Parámetros técnicos del agitador mezclador de tanque ZONEDING

Mezclador

Categoría: Modelo de especificación Dimensiones Cubicación efectiva (m³) Velocidad de rotación (r/min) Potencia del motor (kw) Dimensiones (mm) Peso total (kg)
Diámetro (mm) Altura (mm)
Tanque agitador XB-10×10 1000 1000 0.58 390 1.5 1130 1130 × × 1521 1050
XB-12×12 1200 1200 1.18 390 2.2 1130 1330 × × 1721 1160
XB-15×15 1500 1500 2.2 280 3 1750 1640 × × 2190 1270
XB-20×20 2000 2000 5.6 210 5.5 2380 2160 × × 2850 1700
XB-25×25 2500 2500 11.2 190 7.5 2990 2720 × × 3540 3500
XB-30×30 3000 3000 19 140 18.5 4030 3270 × × 3010 5200
XB-35×35 3500 3500 29 230 30 3920 3740 × × 4970 6630
XB-40×40 4000 4000 45 210 37 4520 4320 × × 5570 7830
Tipo de elevación XBT-10×15 1000 1500 1 510 2.2 1130 1130 × × 2070 1250
XBT-15×20 1500 2000 2.9 400 4 1636 1768 × × 2785 1677
XBT-20×20 2000 2000 5.6 312 11 2180 2220 × × 3015 3100
Tanque de lixiviación de alta eficiencia XF-20×20 2000 2000 7.07 82.5 1.5 2032 2032 × × 3595 2400
XF-25×30 2500 3000 13.5 57.6 2.2 2532 2532 × × 4152 3670
XF-30×30 3000 3000 22.97 50 2.2 3180 3180 × × 4673 5340
XF-35×40 3500 4000 35.6 41 4 3685 3685 × × 5314 7140
XF-40×45 4000 4500 52.78 33.5 4 4185 4185 × × 5814 9300
XF-45×50 4500 5000 74.75 33.5 5.5 4685 4685 × × 6466 10500
XF-50×56 5000 5600 102.1 30.6 5.5 5185 5185 × × 6975 12300
XF-55×60 5500 6000 135.4 24.4 7.5 5670 5670 × × 7569 13500

¿Cuáles son las diferencias clave entre agitadores y mezcladores?

La "mezcla" es el proceso general de uniformizar una sustancia. La "agitación" es la acción de inducir movimiento en un material para provocar dicha mezcla. Por lo tanto, un agitador industrial Es la máquina que hace que se produzca la mezcla.
Un mezclador puede referirse a todo el sistema (el tanque de mezcla con agitador), mientras que el agitador es el equipo específico dentro del tanque (el motor, la caja de engranajes, el eje y el impulsor) que realiza el trabajo físico. En la conversación cotidiana en una planta, se pueden usar los términos indistintamente sin mucha confusión. Sin embargo, cuando se habla con un ingeniero o un... fabricante de agitadores Al igual que en ZONEDING, ser preciso ayuda a garantizar que obtenga exactamente el equipo adecuado para su proceso de mezcla.

¿Qué hacen exactamente los agitadores y mezcladores industriales en una planta minera?

En una planta minera, agitadores y mezcladores industriales Realizan varias tareas vitales que son absolutamente esenciales para la producción. Su función principal es vencer la gravedad y evitar que las partículas sólidas de mineral se sedimenten en la pulpa. Si sus valiosos minerales se hunden en el fondo de un tanque, se pierden del proceso y usted pierde dinero. Esto hace que... agitador en el tanque un guardián de su tasa de recuperación y de sus resultados finales.

Más allá de la simple suspensión, son cruciales para muchos procesos químicos. Por ejemplo, en un circuito de lixiviación de oro, el agitador pone continuamente solución química fresca en contacto con las superficies de las partículas auríferas. Esta acción acelera drásticamente el proceso de disolución. También garantizan la uniformidad. Al mezclar constantemente la pulpa, garantizan que la densidad, la temperatura y la concentración química sean las mismas en todo el tanque. Esta consistencia es esencial para el funcionamiento estable y predecible de todos los equipos posteriores al tanque de mezcla, como las bombas y las celdas de flotación.

¿Cómo elegir el agitador adecuado para mezclar?

Elegir la agitador para mezclar Es una de las decisiones técnicas más importantes que tomará para su planta.

  • El factor más crítico es la adecuación del tipo de impulsor a la tarea específica del proceso. En un tanque de lixiviación, el objetivo es simplemente mantener todos los sólidos suspendidos en el fondo del tanque. En este caso, un impulsor de flujo axial de alta eficiencia, como un hidroplano, es la mejor opción, ya que utiliza la menor cantidad de energía para lograr una suspensión completa.
  • Sin embargo, para un tanque acondicionador de flotación donde se añade aire y reactivos, se necesita un impulsor de flujo radial como una turbina Rushton. Este diseño genera un alto esfuerzo cortante, excelente para descomponer grandes burbujas de aire en las burbujas finas necesarias para la flotación y la rápida dispersión de los productos químicos.
  • Otro factor clave es la reología de la pulpa, es decir, su comportamiento de flujo. Una pulpa espesa y pastosa requerirá un diseño de impulsor completamente diferente y mucha más potencia que una pulpa fluida y acuosa.

¿Cómo dimensionar correctamente el agitador en un tanque o pozo de mezcla?

Dimensionar correctamente un agitador en un tanque o pozo de mezcla Es una tarea de ingeniería compleja. Si el agitador es demasiado pequeño, no tendrá la potencia suficiente para mantener los sólidos suspendidos, lo que provocará la formación de arena, pérdida de producción y posibles daños al equipo. Si es demasiado grande, se desperdiciará una gran cantidad de dinero en electricidad durante toda la vida útil de la planta.

El proceso de dimensionamiento comienza con datos detallados de su pulpa: su densidad (porcentaje de sólidos), su viscosidad y la distribución granulométrica de los sólidos. A continuación, determinamos el nivel de agitación necesario para su proceso. Con estos datos, nuestros ingenieros de ZONEDING utilizan fórmulas probadas en la industria y software especializado para calcular la potencia y el par necesarios. A partir de ahí, podemos seleccionar el motor y la caja de engranajes adecuados. También determinamos el diámetro y la velocidad óptimos del impulsor para lograr el resultado de mezcla deseado en la geometría específica de su tanque.

¿Cómo elegir un fabricante de agitadores confiable?

Mezclador
  1. Experiencia en ingeniería: Un buen fabricante hace preguntas detalladas y ofrece diseños personalizados, no solo un producto estándar.
  2. Experiencia probada: Solicite estudios de casos reales y referencias de clientes.
  3. Calidad de fabricación: ¿Utilizan componentes de alta calidad (motores, reductores) de marcas reconocidas? Busque certificaciones de calidad como la ISO 9001.
  4. Soporte post-venta: ¿Es fácil obtener ayuda técnica, servicio técnico y repuestos? Una garantía sólida y un buen soporte son cruciales.
  5. Centrarse en el costo total: ¿Se analiza el coste total de propiedad (consumo de energía, mantenimiento) o solo el precio inicial? Un agitador fiable y eficiente le ahorra dinero a largo plazo.

¿Qué factores clave determinan el precio final de un agitador mezclador de tanque?

El precio final de un agitador mezclador de tanque Está determinada por varios factores clave.

  • El factor más importante es simplemente el tamaño. Un agitador grande para un tanque de 200 metros cúbicos naturalmente costará mucho más que uno pequeño. agitador químico para un tanque de 1 metro cúbico.
  • El siguiente factor importante son los materiales de construcción. Un agitador estándar de acero al carbono es la opción más económica. Si su proceso es corrosivo y requiere acero inoxidable, o altamente abrasivo y requiere un revestimiento completo de caucho, el precio aumentará considerablemente.
  • El sistema de sellado en la parte superior del tanque también tiene un gran impacto en el costo. Un sello de prensaestopas tradicional es más económico inicialmente, pero un sello mecánico de alto rendimiento, mejor para prevenir fugas de productos químicos peligrosos, es una opción más costosa.
  • Finalmente, la complejidad del sistema de accionamiento es importante. Un motor y una caja de cambios sencillos de velocidad fija son estándar. Si necesita un variador de frecuencia (VFD) para controlar la velocidad, esto incrementará el costo inicial, aunque puede ahorrarle energía y ofrecer un mejor control del proceso a largo plazo.

En ZONEDING, proporcionamos un desglose claro de estos costos para que pueda tomar una decisión informada.

¿Cómo mejorar el mantenimiento de sus mezcladores agitadores?

Un buen mantenimiento es la clave para una vida útil larga y sin problemas para su mezcladores agitadores.

  • La tarea más importante es la lubricación. Debe seguir el programa del fabricante para revisar y cambiar el aceite de la caja de cambios y engrasar los rodamientos. Esta es la mejor medida que puede tomar para evitar una costosa avería de la caja de cambios.
  • Camine regularmente alrededor del agitador y use sus sentidos. Compruebe si hay ruidos o vibraciones inusuales, ya que suelen ser señales tempranas de un problema.
  • Además, revise visualmente todos los pernos de montaje del motor y la caja de cambios para asegurarse de que estén bien apretados.
  • Una vez al año, durante una parada programada de la planta, debe inspeccionar los álabes del impulsor para detectar desgaste o daños por abrasión. Un impulsor desgastado es ineficiente y consume más energía para la misma cantidad de mezcla.

En ZONEDING, también enfatizamos la importancia de los procedimientos de arranque adecuados. Nunca arranque un agitador que haya estado parado en un tanque lleno de sólidos sedimentados sin intentar primero volver a mezclar el material con agua, si es posible. Esto evita una tensión excesiva en la caja de engranajes y el eje.

Preguntas Frecuentes

Pregunta 1: ¿Se puede instalar un agitador en un tanque existente?
Sí, por supuesto. Con frecuencia diseñamos y suministramos agitadores para su instalación en tanques existentes. Nuestros ingenieros necesitarán las dimensiones exactas de su tanque, incluyendo el diámetro, la altura y cualquier estructura interna, para diseñar un... agitador en el tanque que encaja perfectamente y funciona correctamente.
Pregunta 2: ¿Cuánta energía consume un agitador industrial?
El consumo de energía varía enormemente, desde tan solo 1.5 kW para un mezclador de reactivos pequeño hasta más de 250 kW para uno muy grande. pozo de mezcla Agitador en una suspensión espesa. La potencia depende del volumen del tanque y de la densidad y viscosidad de la suspensión.
Pregunta 3: ¿Qué pasa si mi agitador se detiene?
Si un agitador se detiene en un tanque lleno de lodo, los sólidos comenzarán a sedimentarse. Si se dejan demasiado tiempo, pueden formar una masa dura, similar al hormigón, en el fondo del tanque, cuya eliminación es muy difícil y costosa. Por eso es tan importante la fiabilidad del agitador.
Pregunta 4: ¿Cuál es la diferencia entre un agitador de entrada superior y uno de entrada lateral?
En el procesamiento de minerales, casi todos los agitadores son de entrada superior, lo que significa que el eje desciende de una unidad de accionamiento montada en la parte superior del tanque. Los agitadores de entrada lateral se utilizan a veces en tanques de almacenamiento muy grandes y de baja viscosidad, como en la industria petrolera, pero no son adecuados para lodos mineros pesados.
