Máquina de flotación

Máquina de flotación

Materiales aplicados:Minerales de metales no ferrosos como oro, cobre, plomo, zinc, etc., minerales de metales negros como manganeso, cromo, minerales no metálicos como talco, feldespato, zeolita, etc.
  • Voltaje:1.1-37KW
  • Capacidad:0.2–20 m³/min

La introducción de la máquina de flotación

Una máquina de flotación, también conocida como celda de flotación, se utiliza en varias industrias para llevar a cabo el proceso de flotación. Se emplea para operaciones de flotación gruesa, fina e inversa de minerales como cobre, plomo, zinc, níquel y molibdeno, entre otros.

Hay dos tipos principales de máquinas de flotación: agitación mecánica y agitación de espuma.

Máquina de flotación con agitación mecánica: este tipo de máquina de flotación utiliza un agitador mecánico para mezclar aire y lodo, creando condiciones turbulentas. El entorno turbulento ayuda a que las burbujas de aire se adhieran a las partículas minerales, que luego suben a la superficie de la celda de flotación, llevando consigo valiosos minerales.

Máquina de flotación con agitación de espuma: en este tipo, el impulsor está ubicado en la parte superior de la celda de flotación y es responsable de generar y dispersar burbujas de aire en la suspensión. La máquina produce numerosas burbujas finas que estabilizan la capa de espuma, lo que permite la unión de minerales valiosos a las burbujas y su posterior flotación a la superficie.

Ambos tipos de máquinas de flotación se usan ampliamente en la industria minera y han demostrado ser efectivos para separar minerales valiosos de materiales de ganga durante el proceso de flotación.

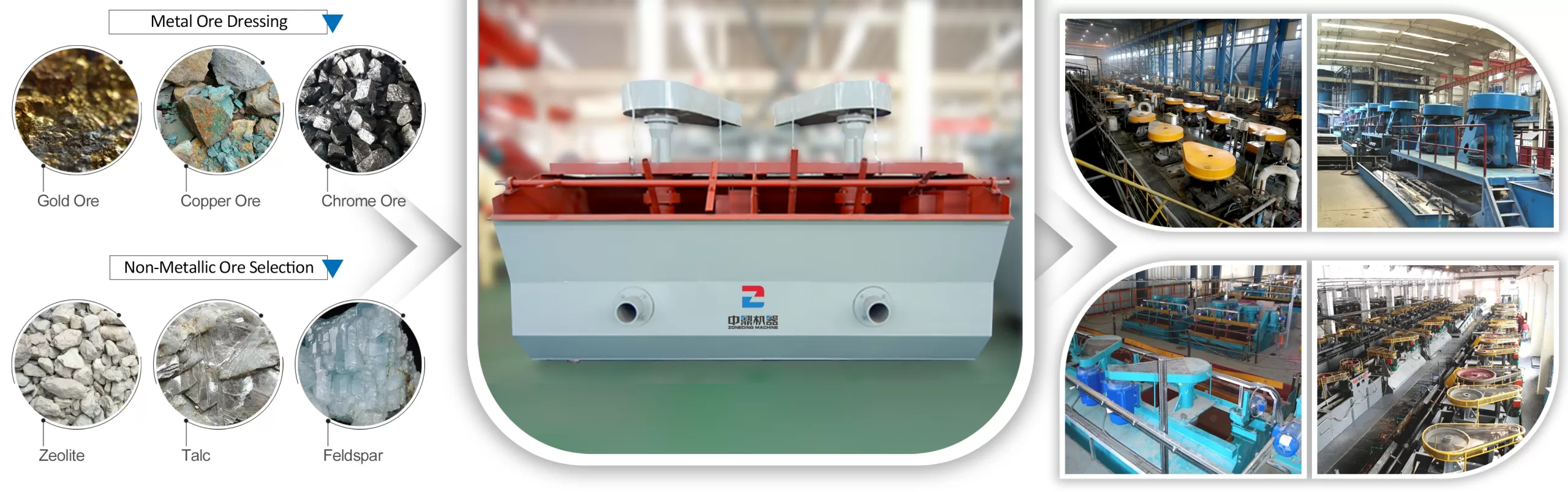

Máquina de flotación

Los campos de aplicación de la máquina de flotación

Una máquina de flotación tiene una amplia gama de aplicaciones y se puede utilizar para separar varios minerales. Aparte de los minerales comúnmente procesados ​​como el cobre, el plomo-zinc, el molibdeno, el grafito, la fluorita, el fosfato, el oro, la plata, el hierro, las tierras raras y el talco, también se puede utilizar para la separación y recuperación de otros minerales finos.

La industria minera utiliza ampliamente máquinas de flotación para separar minerales valiosos de materiales de ganga. Estas máquinas pueden separar y recuperar de manera efectiva minerales con diferentes composiciones y propiedades, incluidos metales ferrosos, metales preciosos, metales no ferrosos, minerales no metálicos, metales raros y no metales.

La separación selectiva de minerales en una máquina de flotación se basa en las diferencias en sus propiedades superficiales, como la hidrofobicidad. Al utilizar burbujas de aire y reactivos específicos, el proceso de flotación adhiere selectivamente los minerales deseados a las burbujas, lo que les permite subir a la superficie para su recolección, mientras que los materiales de ganga se hunden hasta el fondo o se descartan.

En resumen, una máquina de flotación es un equipo crucial y ampliamente utilizado en la industria de procesamiento de minerales para separar y recuperar varios minerales valiosos del mineral.

Máquina de flotación

Aplicaciones de la máquina de flotación

Las características de la celda de flotación

La celda de flotación, o máquina de flotación, tiene varias características clave que la hacen altamente eficiente y adecuada para una amplia gama de aplicaciones en la separación de minerales:

Alta eficiencia de separación: la celda de flotación utiliza el principio de unión selectiva de burbujas de aire a minerales específicos, lo que permite una separación eficiente de minerales valiosos de los materiales de ganga.

Gran capacidad inspiratoria: la celda de flotación tiene una capacidad inspiratoria estable y grande, lo que facilita una buena circulación de la pulpa y mejora el proceso de flotación. Esto, a su vez, conduce a un bajo consumo de energía y reduce la necesidad de un uso excesivo de reactivos de flotación.

Estructura simple y fácil ajuste: la celda de flotación tiene una estructura sencilla, lo que facilita su operación y mantenimiento. Se puede ajustar fácilmente para cumplir con los diferentes requisitos del proceso, como cambiar la profundidad de la espuma o ajustar la velocidad del impulsor.

Sistema de control avanzado: muchas celdas de flotación modernas están equipadas con sistemas de control avanzados que permiten el control de automatización. Estos sistemas monitorean y ajustan varios factores, como el flujo de aire, el nivel de pulpa y la adición de reactivos, lo que garantiza un rendimiento óptimo y maximiza la eficiencia del proceso de flotación.

Eliminación de la bomba de espuma: la configuración horizontal de la celda de flotación elimina la necesidad de una bomba de espuma. Esto no solo simplifica el circuito de flotación, sino que también reduce la complejidad operativa y los requisitos de mantenimiento.

Aplicaciones versátiles: la celda de flotación encuentra aplicación en varias industrias, incluidas, entre otras, la separación de cobre, la separación de oro, el tratamiento de minerales de limonita y el lavado de minerales de plomo y zinc. Su versatilidad permite la separación de una amplia gama de minerales.

En general, la celda de flotación es una máquina altamente eficiente y adaptable que ofrece alta eficiencia de separación, bajo consumo de energía, facilidad de operación y ajuste, y aplicaciones versátiles en los procesos de separación de minerales.

Estructura de la máquina de flotación

La estructura de la máquina de flotación

El principio de funcionamiento de la máquina de flotación

Motor y Correa Triangular: La máquina de flotación es accionada por un motor a través de una correa triangular. El motor impulsa el impulsor para que gire, creando una fuerza centrífuga.

Generación de presión negativa: a medida que gira el impulsor, genera fuerza centrífuga, lo que crea una zona de presión negativa. Esta zona de presión negativa aspira aire a través de la tubería de succión.

Introducción de aire y pulpa: el aire inhalado se mezcla con la pulpa en la máquina de flotación, formando una mezcla de burbujas de aire y pulpa cargada de minerales.

Mezcla de Pulpa y Medicamento: El impulsor también sirve para mezclar y agitar la pulpa y los reactivos de flotación, asegurando un contacto adecuado entre los minerales y los reactivos.

Formación de espuma mineralizada: La agitación y mezcla de la pulpa y las burbujas de aire dan como resultado la formación de espuma mineralizada. Los minerales de interés se adhieren selectivamente a las burbujas de aire en la espuma, mientras que los minerales de ganga permanecen en la pulpa.

Ascenso de espuma: La espuma mineralizada, compuesta por los minerales deseados, sube a la superficie de la pulpa debido a su flotabilidad.

Control de nivel de líquido: La máquina de flotación está equipada con una altura de compuerta ajustable que controla el nivel de líquido dentro de la máquina. Al ajustar la altura de esta compuerta, el operador puede controlar la profundidad de la capa de pulpa y espuma.

Eliminación de espuma: La espuma útil, que contiene los minerales valiosos, se raspa con la placa o paleta raspadora giratoria. Este proceso separa la espuma de la pulpa restante, que se desecha.

Recolección de minerales valiosos: la espuma raspada se recolecta en un canal o lavado y se procesa para la extracción de minerales valiosos.

Al utilizar el principio de unión selectiva, la máquina de flotación separa los minerales valiosos de los materiales de ganga, lo que permite la concentración y extracción de los minerales deseados.

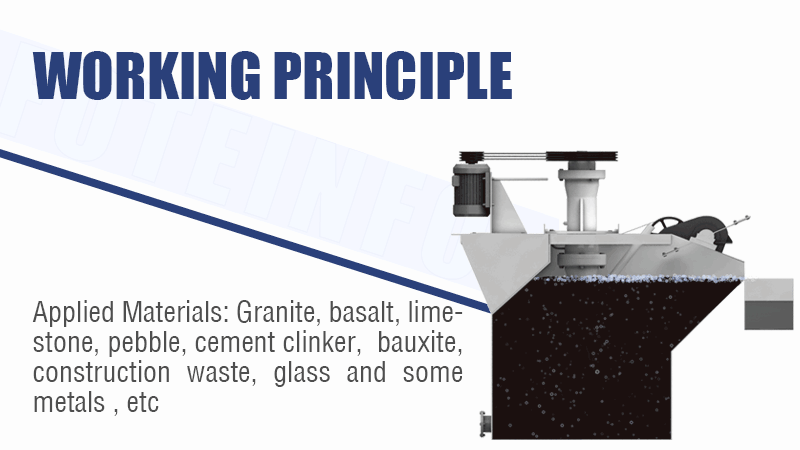

Principio de funcionamiento de la máquina de flotación.gif

El principio de funcionamiento de la máquina de flotación

La máquina de flotación tiene varias características y componentes importantes:

Tanque de pulpa: La máquina de flotación contiene un tanque de pulpa donde se prepara y agita la pulpa, que consiste en partículas de mineral y agua.

Agitador: El agitador dentro del tanque de pulpa es responsable de crear turbulencia y mezclar la pulpa. Esto promueve la suspensión de minerales gruesos y mejora el contacto entre los minerales y los reactivos de flotación.

Dispositivo de aireación: La máquina de flotación incluye un dispositivo de aireación, a menudo en forma de rotor o impulsor. El dispositivo de aireación genera y dispersa burbujas de aire en la pulpa, proporcionando el aire necesario para la flotación del mineral.

Dispositivo de descarga de burbujas de mineralización: El dispositivo de descarga de burbujas de mineralización se utiliza para controlar el flujo y la descarga de la espuma mineralizada, que contiene los minerales deseados. Ayuda a separar la espuma de la pulpa restante.

Motor eléctrico: la máquina de flotación funciona con un motor eléctrico, que hace girar el impulsor o rotor. El motor proporciona la energía necesaria para agitar la pulpa y generar la fuerza centrífuga requerida.

Diseño del impulsor: El impulsor de la máquina de flotación está diseñado para tener una velocidad periférica baja y una larga vida útil para su cubierta. Esto asegura una agitación eficaz de la pulpa y minimiza el desgaste del impulsor.

Proceso de doble ciclo: La máquina de flotación utiliza un proceso de doble ciclo fijo, superior e inferior. Esto promueve la suspensión de minerales gruesos y mejora la eficiencia de flotación.

Agitación mecánica: La máquina de flotación emplea agitación mecánica, lo que facilita la mezcla de pulpa, aire y reactivos de flotación. Asegura la facilidad de operación, un ajuste conveniente y una mayor durabilidad de las piezas de desgaste.

Operación independiente: la máquina de flotación es una unidad independiente que funciona de forma independiente sin necesidad de equipo adicional. Su diseño está altamente configurado, combinando capacidades de succión y flotación.

En general, la máquina de flotación está diseñada con características clave como agitación eficiente de pulpa, aireación efectiva, control de descarga y operación confiable. Estas características contribuyen a su eficacia en los procesos de flotación de minerales.

Aquí hay algunas pautas para operar la máquina de flotación:

Inspección y ajuste: antes de poner en marcha la máquina de flotación, inspeccione todas las piezas y apriete los pernos o conexiones flojos para garantizar un funcionamiento correcto.

Rotación manual del impulsor: antes de apagar la máquina, gire manualmente el impulsor para evitar la acumulación de sedimentos y reducir la carga en el motor.

Ajuste de la altura de la puerta: preste atención al ajuste cuidadoso de la altura de la puerta. Esto ayuda a mantener un nivel de líquido estable dentro de la máquina.

Raspado rápido de espuma: raspe la espuma mineralizada de la superficie de la lechada hacia el canal de flujo de manera oportuna para separar los minerales valiosos.

Distancia Impulsor-Estator: Mantenga cierta distancia entre el impulsor y el estator. Si el impulsor o el estator se desgastan, considere reemplazarlos para garantizar un rendimiento óptimo.

Servicio de rodamientos: Realice el mantenimiento de los rodamientos de la bomba cada tres meses para mantener su funcionalidad y evitar posibles problemas.

Estas pautas ayudan a garantizar el funcionamiento adecuado y la longevidad de la máquina de flotación durante la operación. Es importante seguir las instrucciones del fabricante y consultar los manuales proporcionados para obtener instrucciones detalladas específicas para el modelo de máquina de flotación que se utiliza.

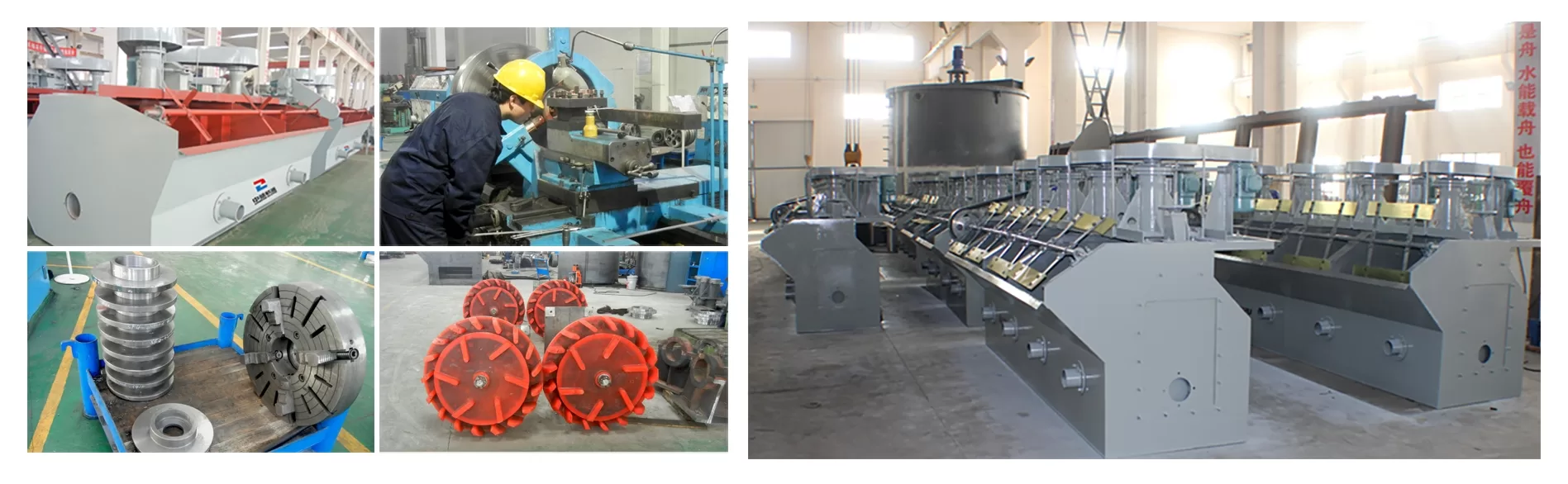

Máquina de flotación

Consumibles de la máquina de flotación: impulsor, estator

Fabricante de máquinas de flotación

Zoneding Machine es un fabricante de renombre que ofrece una diversa selección de máquinas de flotación. Nuestra gama de productos incluye máquinas de flotación por espuma y máquinas de flotación de mineral de cobre. Estas máquinas están diseñadas con estructuras avanzadas para garantizar un rendimiento confiable y una operación eficiente. Estamos orgullosos de ofrecer precios competitivos sin comprometer la calidad. Si está interesado en obtener más información sobre nuestras máquinas de flotación, lo alentamos a que se comunique con nosotros para obtener información y detalles adicionales.

Especificación General

CategoríaEspecificaciones
Modelo
Eficaz
cubicación
(m³)
Procesamiento
capacidad
(M³ / min)
Tablero de marga del eje principalDimensiones
(L x W x H)
(METRO)
Individual
 canal
Peso
(t)
Potenciar
(Kw)
Girar
velocidad
(R / min)
Girar
 velocidad
(R / min)
Potenciar
(Kw)
Tipo XJK
flotación
máquina
Xjk-0.350.350.18-0.41.5483251.10.7 0.7 × × 0.70.5
Xjk-0.620.620.3-0.93.0400251.10.90 0.82 × × 0.851.0
Xjk-1.11.10.6-1.65.5330251.11.1 1.1 × × 11.4
Xjk-2.82.81.5-3.511280251.11.75 1.6 × × 1.12.5
Xjk-5.85.85-722240251.52.2 2.2 × × 1.23.6
Tipo SF
flotación
máquina
SF-0.370.370.2-0.41.5386251.10.7 0.7 × × 0.750.5
SF-0.70.70.3-0.93400251.10.9 0.82 × × 0.951.0
SF-1.21.20.6-1.65.5330251.11.1 1.1 × × 1.11.9
SF-2.82.81.5-3.511268251.11.75 1.6 × × 1.152.6
SF-442-415220251.51.85 2.05 × × 1.22.9
SF-884-830191251.52.2 2.9 × × 1.44.2
SF-10105-1030191251.52.2 2.9 × × 1.74.5
SF-20205-2030 × 2191251.52.85 3.8 × × 29.9
Tipo JJF
flotación
máquina
JF-221-37.5443251.51.4 1.4 × × 1.11.7
JF-442-411305251.51.6 2.15 × × 1.252.4
JF-884-822233251.52.2 2.9 × × 1.44.5
JF-10105-1022233251.52.2 2.9 × × 1.74.9
JF-16165-1630180251.52.85 3.8 × × 1.78.0
JF-20205-2037180251.52.9 3.8 × × 2.010.5

Tenga en cuenta que la información proporcionada anteriormente está sujeta a cambios a medida que mejora la tecnología.
