El secador de tres tambores es una versión mejorada basada en un secador de un solo tambor con tecnología alemana avanzada, compuesto principalmente por tres círculos concéntricos, y se utiliza para secar materiales granulares con cierta humedad y tamaño de partícula.
La secadora de tres tambores también se conoce como secadora de tres cilindros o secadora de tres tambores. Es una versión mejorada basada en un secador de tambor único y está respaldada por tecnología alemana moderna y avanzada. El secador de tres cilindros se compone principalmente de tres círculos concéntricos de diferentes diámetros. En comparación con el secador de tambor tradicional, el secador de tres tambores tiene una mejor tecnología de sellado y está equipado con una máquina más científica. Este secador se utiliza generalmente para secar materiales granulares con cierta humedad y cierto rango de tamaño de partículas. Por ejemplo, con un secador de tres tambores se puede secar clínker, arena, arena de moldeo, escoria, escoria, arcilla de grano fino, partículas de polvo y resistentes a altas temperaturas.
A secadora de tres tambores Es una secadora industrial. Cuenta con tres tambores giratorios concéntricos y anidados. El material que se seca se desplaza tres veces dentro de estos tambores. Este largo recorrido maximiza el tiempo de contacto entre el material y los gases calientes. Esto permite un uso muy eficiente del calor del quemador.
Debe comprender que esta máquina no es una unidad simple. En realidad, se trata de tres procesos de secado diferentes que trabajan en conjunto. Es como una obra de teatro en tres actos. Si un actor no cumple con su entrada, toda la función fracasa. Este diseño interconectado dificulta el control del proceso. Un pequeño problema puede paralizar rápidamente todo el sistema. Creemos que es crucial que comprenda esta complejidad interna antes de invertir, ya que la realidad operativa es muy diferente a la que se muestra en el folleto de ventas.
El secadora de tres tambores Se utiliza en industrias donde el espacio es muy limitado pero se requiere un alto rendimiento. También se elige para el secado de materiales no pegajosos ni abrasivos. Su alta eficiencia térmica lo hace ideal para el secado de grandes volúmenes de material uniforme.
Entre sus aplicaciones más recomendables se encuentran la arena limpia para la construcción o la fabricación de vidrio. También se utiliza como serrín o fibras de madera para la producción de pellets. En estos casos, funciona como un material muy eficaz. secador de arena industrial or Secador de biomasaLa clave reside en que el material debe tener una gran fluidez y un tamaño de partícula uniforme. Para estos materiales específicos, un secador de triple paso Puede ser una solución elegante, pero su rango de aplicación es muy limitado. Muchos materiales provocarán graves problemas operativos dentro de esta compleja máquina.
El secador de tres tambores se usa ampliamente en la industria de materiales de construcción, industria metalúrgica, industria de procesamiento de minerales, industria química, cemento y otras industrias. Es adecuado para el secado de diversos gránulos y polvos en las industrias mencionadas. Después del secado, la humedad del material puede llegar a ser inferior al 1%. Algunos ejemplos de aplicación de secadores de tres tambores:
Es posible que necesite un secadora de tres tambores Por dos razones principales. La primera y más importante es la falta de espacio. El diseño de la máquina ofrece la capacidad de secado de una secadora de una sola pasada tres veces más larga. Esto la convierte en una potente secadora industrial compacta. Si su planta de producción es pequeña y cuenta con recursos limitados, esto puede representar una gran ventaja.
La segunda razón es la promesa de un menor consumo de combustible. Dado que los gases calientes recorren el material tres veces, se desperdicia muy poco calor. La temperatura de los gases de escape es muy baja, lo que se traduce en una alta eficiencia térmica. En teoría, esto conlleva un ahorro de combustible significativo durante la vida útil de la máquina. Sin embargo, esta alta eficiencia es frágil y depende de un funcionamiento perfecto. Las fugas en las juntas o las obstrucciones internas pueden anular este ahorro de inmediato. Es necesario sopesar el potencial ahorro de combustible frente al riesgo mucho mayor de costosos tiempos de inactividad y un mantenimiento complejo.
La estructura de un secadora de tres tambores Consta de tres cilindros de acero anidados uno dentro del otro. El cilindro interior se encuentra dentro del cilindro intermedio, y este, a su vez, dentro del cilindro exterior. Los tres cilindros giran conjuntamente como una sola unidad. Están soportados por grandes ruedas de acero y muñones.
Las partes más críticas de la estructura se encuentran ocultas en su interior. Se trata de los soportes internos que mantienen separados los tambores. También son cruciales los conductos de trasvase o canaletas. Estos canales transportan el material de un tambor a otro. Los conductos de trasvase son el punto débil del sistema. He presenciado innumerables fallos precisamente en estos puntos. Cualquier partícula pegajosa o de gran tamaño queda atrapada aquí. La acumulación aumenta con cada rotación hasta formar una presa sólida. Esto provoca una obstrucción que puede paralizar toda la operación durante días, requiriendo una limpieza manual y ardua.
En comparación con los secadores tradicionales, los secadores de tres tambores tienen ventajas obvias;
En el proceso de secado se utilizan principalmente la radiación, la convección y la conducción térmica. El secador se coloca inclinado para aprovechar la gravedad. Cuando el aire caliente del horno alcanza la temperatura programada, el secador funciona según el programa del sistema. Los gránulos húmedos se introducen uniformemente en la capa interna mediante el alimentador y son transportados por el ventilador. El material húmedo se transporta en espiral a través de la placa de descarga fija. A continuación, el material se desplaza al otro extremo del horno, a la capa intermedia. En esta etapa, el polvo húmedo se apoya contra el ventilador y avanza, retrocediendo dos pasos.
En la capa intermedia, se aprovecha al máximo el calor de las capas interna y media, lo que optimiza la eficiencia del secado. Finalmente, el material seco llega al otro extremo de la capa intermedia y entra en la capa exterior siguiendo un patrón rectangular y de múltiples bucles. El material granular, al solidificarse, es expulsado del secador. El material restante se desplaza más lentamente debido a su peso y se seca nuevamente en la capa exterior hasta alcanzar la humedad deseada. De esta manera, se completa el proceso de secado.

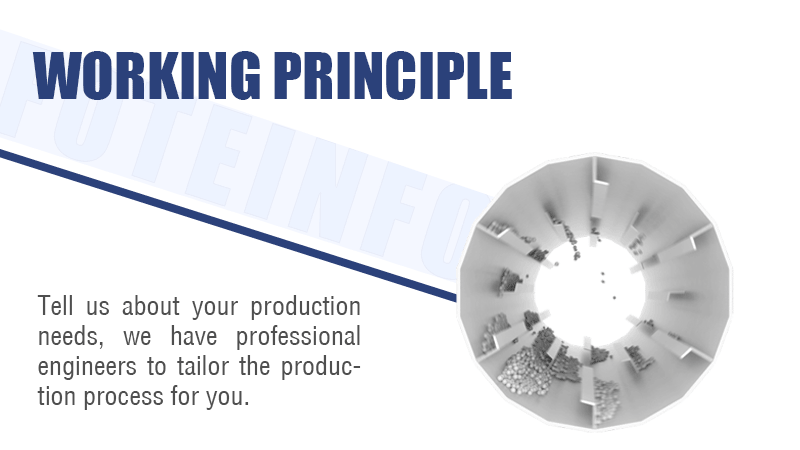

Principio de funcionamiento de la secadora de tres cilindros
El principio de funcionamiento del secador rotatorio de triple paso Se basa en un recorrido largo y plegado del material. Primero, el material húmedo entra en el tambor interior central. Allí, se expone a los gases más calientes del quemador. Este primer paso evapora la humedad superficial, que se elimina fácilmente.
A continuación, el material llega al final del tambor interior y cae a través de conductos de cruce al tambor intermedio. Ahora viaja en dirección opuesta, de regreso hacia el quemador. La temperatura aquí es más baja. Este paso permite que la humedad persistente atrapada dentro de las partículas migre a la superficie.
Finalmente, el material cae por un segundo conjunto de conductos al tambor exterior. Recorre el circuito por tercera vez hacia la salida. Allí, los gases más fríos eliminan la humedad restante. El producto seco y terminado sale de la máquina. Este complejo recorrido permite una transferencia de calor muy eficiente, pero solo si el material fluye a la perfección.
Las principales diferencias radican en la simplicidad, el coste y la fiabilidad. Secador de tres tambores vs. secador de un solo tambor La comparación es crucial para su decisión de inversión. Un secador de un solo tambor es simple y robusto. secadora de tres tambores Es complejo y delicado.

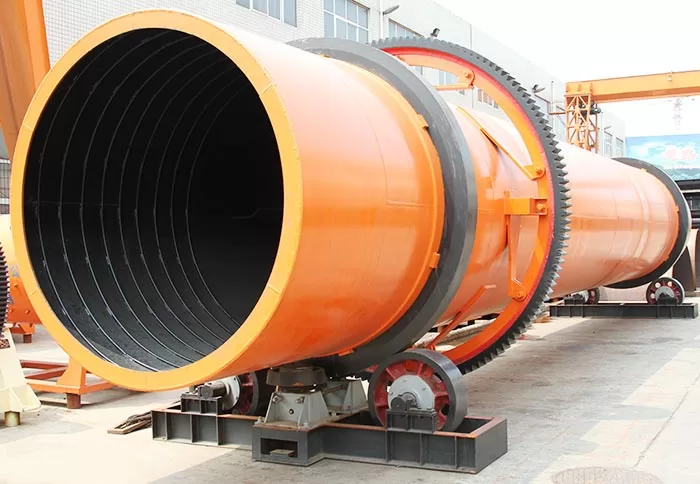

Un secador de un solo tambor tiene una carcasa grande y alargada. El material fluye en línea recta de un extremo al otro. El mantenimiento es sencillo. Se puede acceder fácilmente a cualquier parte del interior para limpieza o reparaciones. Un secador de un solo tambor es un recurso inagotable. Puede ser un activo para su planta durante 40 años.
A secador de triple paso Es como un barco en una botella. Todo está encajado. Para acceder al tambor central, primero hay que retirar el tambor interior. Un simple cambio de rodamiento puede convertirse en una odisea de varios días que requiere equipos de aparejos especializados. El verdadero coste no es el precio de compra, sino el coste del tiempo de inactividad especializado. Una sola reparación importante en una máquina de tres tambores puede costar de 3 a 5 veces más que la misma reparación en una secadora de un solo tambor. Esto a menudo anula cualquier ahorro de combustible que se hubiera podido obtener.
Hay que tener mucho cuidado al elegir un material para un secadora de tres tamboresEsta máquina exige un material perfectamente fluido, no abrasivo y con un tamaño de partícula uniforme.
Buenos materiales:
Materiales defectuosos (debe evitar usar una secadora de tres tambores para estos):
El precio de un secadora de tres tambores El sistema puede variar desde $ 400,000 a más de $ 4,000,000El costo final depende de la capacidad necesaria y la calidad de la construcción. Un precio más alto suele reflejar el uso de acero más grueso y mejores técnicas de soldadura. Esto es fundamental para resistir la enorme tensión térmica que causa la fatiga del metal.
Una construcción barata fabricante de secadoras de tres cilindros Podría ofrecer un precio inicial más bajo. Pero esa máquina es una bomba de relojería. Los soportes internos se agrietarán debido a los constantes ciclos de calentamiento y enfriamiento. Esto provoca una falla catastrófica. Aconsejamos a nuestros clientes que se centren en el costo total de propiedad. Una máquina bien construida de un fabricante reconocido como ZONEDING tendrá un precio de compra más alto, pero una vida útil mucho menor gracias a su durabilidad y menor tiempo de inactividad.
Hay tipos de secadoras de tambor, como secadoras de tambor simple, secadoras de tambor doble, secadoras de tambor triple y secadoras de aire. Siempre resulta confuso para los clientes tomar decisiones. Tomemos como ejemplo una secadora de un solo tambor y una secadora de tres tambores para aclarar cómo elegir la secadora adecuada.
| Secador de tambor único | Secador de tres tambores | |
| Diámetro del cilindro exterior (m) | 1.2 - 3.6 | 2.5 - 3.6 |
| Longitud (m) | 8.0 - 28.0 | 7.0 - 8.0 |
| Volumen (m3) | 9.0 - 285.0 | 16.63 - 81.38 |
| Capacidad (t / h) | 1.9 - 76.0 | Arena amarilla: 25-70 Escoria: 20-65 |

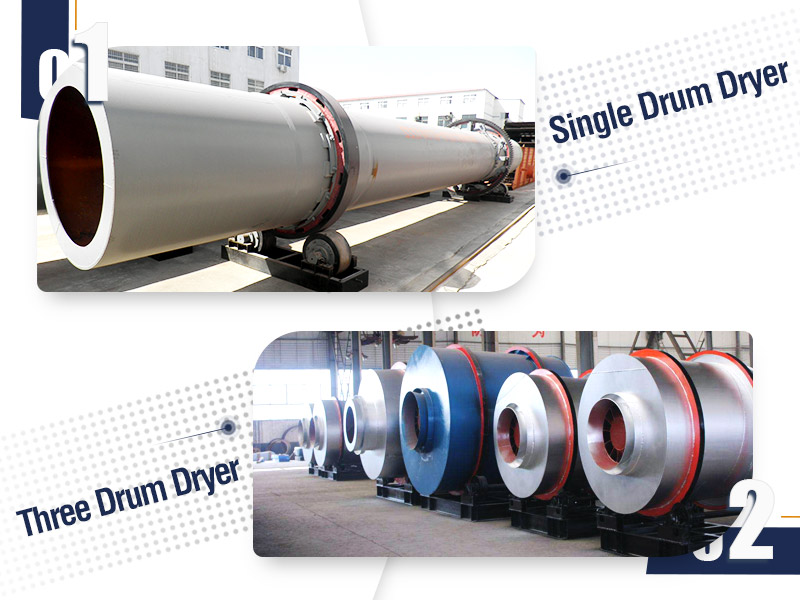

Secadora de tres tambores VS secadora de un solo tambor
Elegir la secadora de tres tambores Significa mirar más allá del folleto de ventas. Debes actuar como un ingeniero experimentado.
Mantener un secadora de tres tambores Es difícil y requiere un enfoque específico y disciplinado. Debe tratar esta máquina como un activo consumible de 15 a 20 años, no como un elemento permanente.
En ZONEDING, priorizamos la confiabilidad y el valor a largo plazo. Construimos nuestros... secadores de tres tambores para superar los puntos de falla comunes que hemos visto en otros diseños.
Al elegir ZONEDING, no solo compra una máquina. Contrata a un socio para toda la vida de su operación. Le ofrecemos soporte completo.
| Artículo/Unidad/Modelo | Φ2.5 × 7m | Φ2.7 × 7m | Φ3.0 × 7.0m | Φ3.2 × 7.0m | Φ3.6 × 8m |
| Diámetro del cilindro exterior (m) | 2.5 | 2.7 | 3.0 | 3.2 | 3.6 |
| Longitud del cilindro exterior (m) | 7 | 7 | 7.0 | 7.0 | 8 |
| Volumen del cilindro (m³) | 16.63 | 16.63 | 52.678 | 52.678 | 81.38 |
| Velocidad de rotación del cilindro (rpm) | 4 - 10 | 4 - 10 | 4 -10 | 4 -10 | 4 -10 |
| Humedad inicial de la escoria (%) | 10 - 12 | 10 - 12 | 10 - 12 | 10 - 12 | 10 - 12 |
| Humedad final de la escoria (%) | 1 | 1 | 1 | 1 | 1 |
| Humedad inicial del suelo amarillo (%) | 8 - 10 | 8 - 10 | 8 - 10 | 8 - 10 | 8 - 10 |
| Humedad final de suelo amarillo (%) | 0.5 - 1 | 0.5 - 1 | 0.5 - 1 | 0.5 - 1 | 0.5 - 1 |
| Temperatura máxima del aire de admisión (℃) | 700 750-℃ | 700 750-℃ | 700 750-℃ | 700 750-℃ | 700 750-℃ |
| Capacidad de producción (T/h) | Arena amarilla: 25-30 Escoria: 20-25 | Arena amarilla: 30-35 Escoria: 25-30 | Arena amarilla: 35-40 Escoria: 30-35 | Arena amarilla: 45-50 Escoria: 35-40 | Arena amarilla: 65-70 Escoria: 60-65 |
| tipo de motor | Y2-132m-4E | Y2-132m-4E | Y2-160m-4 | Y2-160m-4 | Y2-160m-4 |
| Potencia del motor (kW) | 7.5 × 2 | 11 × 2 | 7.5 × 4 | 7.5 × 4 | 15 × 4 |
| Tipo reductor | XWD7-23-11W | XWD7-23-11W | XWD6-23-7.5KW | XWD6-23-7.5KW | XWD8-23-15KW |
| Relación de velocidad del reductor | 29 | 29 | 29 | 29 | 29 |
¿Una secadora de tres tambores es siempre más eficiente en términos de consumo de combustible?
En teoría, sí. En la práctica, su eficiencia es muy precaria. Una pequeña fuga de aire o una obstrucción interna leve pueden reducir su eficiencia en comparación con una secadora de un solo tambor. Una eficiencia constante en la práctica suele favorecer diseños más sencillos.
¿Cuál es el mejor material para una secadora de triple paso?
El material ideal es arena de sílice limpia, seca y uniforme. Fluye como el agua y no es abrasiva ni pegajosa. Esto permite que la máquina funcione cerca de su rendimiento teórico de diseño. La mayoría de los demás materiales presentan complicaciones.
¿Cómo puedo evitar obstrucciones en mi secadora de tres tambores?
Debe contar con un estricto programa de control de calidad de materiales antes de la secadora. También debe comprometerse a un riguroso programa de inspecciones internas y limpiezas manuales, incluso cuando la máquina parezca funcionar correctamente.
¿Puede un secador de un solo tambor ser tan eficiente?
Un secador de un solo tambor bien diseñado, con buen aislamiento, sellos modernos y un sistema de reciclaje de calor, puede lograr una eficiencia térmica muy alta. Si bien no es comparable a un sistema de tres tambores perfecto en teoría, su eficiencia anual real suele ser mayor gracias a su mayor tiempo de funcionamiento y confiabilidad.
