Todos nuestros secadores están diseñados a medida para adaptarse a las necesidades de procesamiento únicas de su material.

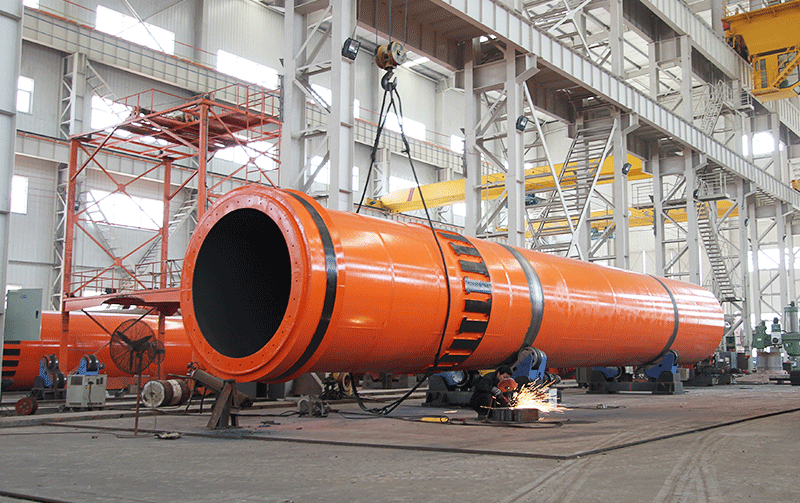

El secador rotatorio de un solo cilindro se utiliza para secar materiales a granel en diversas industrias: materiales de construcción, metalúrgica, química, vidrio, etc. Sobre la base de cálculos de ingeniería térmica, seleccionamos el tamaño y el diseño del secador más óptimos para los requisitos del cliente.
La capacidad del secador de tambor es de 0.5 tph a 100 tph. Según los cálculos, se fabrican una cámara de carga, un quemador, una cámara de descarga, un mecanismo de recolección de polvo y limpieza de gases. La secadora adopta un sistema de automatización y un variador de frecuencia para ajustar la temperatura y la velocidad de rotación. Esto permite variar los parámetros de secado y el rendimiento general dentro de un amplio rango.
Tu necesitas un secador rotatorio Por una razón principal: el control. Las materias primas de una cantera o acopio tienen niveles de humedad inconsistentes. Esta inconsistencia es un desastre para cualquier proceso de fabricación preciso, como la fabricación de bloques de hormigón. Si la arena está demasiado húmeda, los bloques se hundirán y perderán resistencia. Si está demasiado seca, puede absorber demasiada agua de la mezcla, privando al cemento del agua que necesita para una hidratación adecuada. sistema de secado Elimina esta variable. Esto proporciona una materia prima perfectamente consistente, lo que resulta directamente en:
En última instancia, un secador rotatorio le permite controlar su proceso, y el control es la clave para obtener ganancias.
Los secadores rotativos se clasifican principalmente según su método de calentamiento. Los dos tipos más comunes son los de calor directo y los de calor indirecto. Comprender la diferencia es crucial para elegir la máquina adecuada.
El ¿Para qué se utiliza un secador rotatorio? Esta pregunta tiene innumerables respuestas, ya que sus aplicaciones abarcan docenas de industrias. En ZONEDING, nos centramos en aplicaciones industriales pesadas donde la fiabilidad es clave. Algunos de los usos más comunes incluyen:
El secador rotatorio es adecuado para secar minerales metálicos y no metálicos, arcilla en la industria del cemento y carbón en minas de carbón, etc. Por ejemplo, arena, vinaza, escoria, lodo, polvo de carbón, aserrín, polvo de piedra caliza, cáscara de arroz, polvo mineral, arcilla, etc.
Un secador rotatorio es increíblemente versátil. Puede procesar una gran variedad de materiales, siempre que estén en forma a granel o granular. Aquí hay una breve lista de materiales comunes:
Los materiales muy pegajosos pueden requerir un sistema de retro-mezclado para evitar que se apelmacen y se adhieran a la carcasa de la secadora.

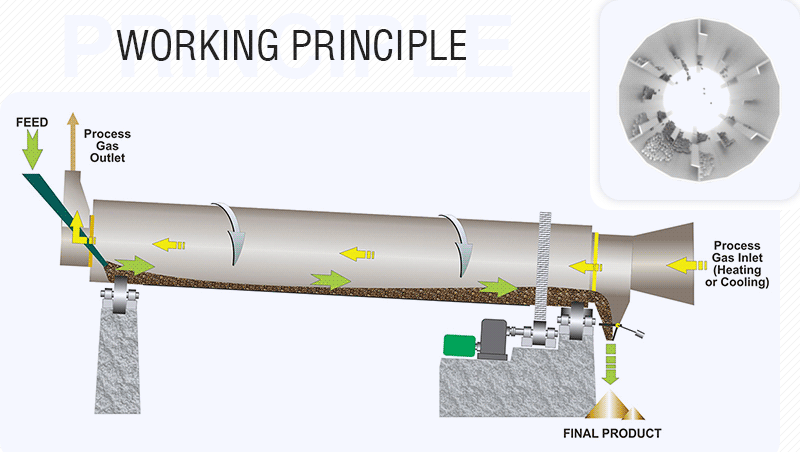

El principio de funcionamiento de un secador rotatorio se basa en la gravedad y el intercambio de calor.
Los materiales húmedos que requieren secado se envían a la tolva de alimentación mediante una cinta transportadora o un polipasto, y luego ingresan al extremo del material a través del tubo de alimentación. La pendiente del tubo de alimentación es mayor que la inclinación natural del material, lo que facilita su entrada al secador.
El cilindro secador es un cilindro giratorio ligeramente inclinado respecto a la línea horizontal. El material se introduce desde el extremo superior, y el medio de calentamiento entra en contacto con él. Con la rotación del cilindro, el material se desplaza hacia el extremo inferior por acción de la gravedad. Durante el proceso, el material y el portador de calor intercambian calor directa o indirectamente, de modo que el material se seca y luego se envía a través de una cinta transportadora o un transportador de tornillo.

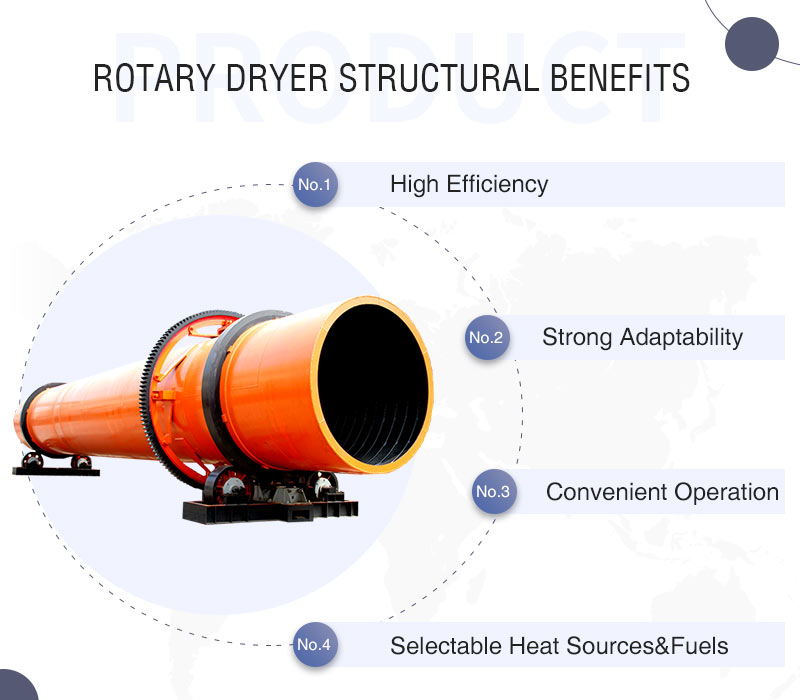

Cuando miras un secador rotatorioPuede parecer un simple tubo de acero. Sin embargo, la diferencia entre una máquina que dura 5 años y una que dura 30 radica en los detalles de ingeniería. En ZONEDING, fabricamos nuestras secadoras para un rendimiento y una fiabilidad a largo plazo. Un elemento crucial a examinar son los anillos de apoyo (neumáticos) y la corona dentada. Una secadora barata podría usar una simple barra de acero laminado para sus neumáticos, que se desgasta de forma irregular y no se puede reparar. Nosotros usamos anillos de muñón forjados y mecanizadosSon perfectamente redondos, tienen superficies endurecidas y están diseñados para ser reacondicionados in situ después de décadas de servicio.
De igual modo, el engranaje de corona que hace girar el tambor debe ser un Diseño de dos o cuatro piezas, de acero fundido, con montaje de resorteUn engranaje de una sola pieza soldado a la carcasa no puede absorber la inmensa tensión producida por la dilatación térmica y la flexión. Esta tensión acabará por agrietar el engranaje o la propia carcasa. Nuestro diseño con montaje por resorte permite que el engranaje se "flote", aislándolo de estas fuerzas y garantizando una vida útil de varias décadas. Estas no son solo características; son una filosofía de fabricación de equipos que se convierten en un activo a largo plazo, no en un gasto a corto plazo.
Quemadores de gas, quemadores de gasóleo, quemadores de gasóleo pesado, quemadores de carbón pulverizado y quemadores de pellets de biomasa, etc.
Proporciona espacio para la combustión de combustible, el extremo de la cámara cuenta con una entrada de aire y una válvula reguladora de aire, y el interior está construido con refractario.
cemento y ladrillos, y la temperatura en la cámara de combustión puede alcanzar hasta 1200 C. Su estructura es exquisita y razonable, y se combina estrechamente con el cilindro del secador para proporcionar una fuente de calor suficiente para el secador.
Dadas las diferentes estructuras y aplicaciones, el secador de tambor rotatorio se divide en varios tipos. Y por tanto, la tecnología de secado es más específica.

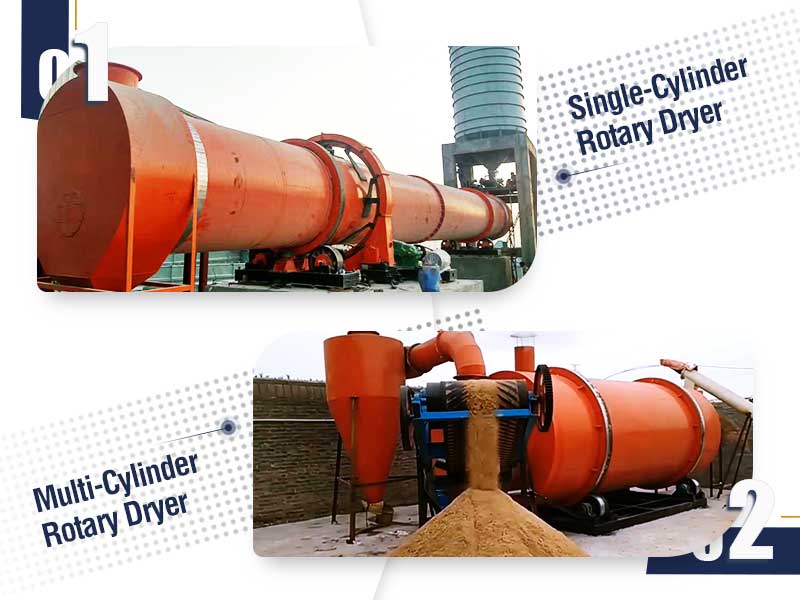

Según su estructura, los secadores rotativos se dividen en tipo monocilíndrico y tipo multicilíndrico.
Según la experiencia y los comentarios de los clientes, los ingenieros de Zoneding recomendarán el secador rotativo de un solo cilindro. Estos dos tipos de secadores rotativos tienen casi la misma eficiencia de secado. Mientras que la estructura del monocilíndrico es más sencilla, lo que resulta en un mantenimiento diario más cómodo. El personal de mantenimiento puede acceder directamente al cuerpo del cilindro para su inspección. En el caso de los secadores de varios cilindros, esto es difícil de lograr.
Lugar de trabajo del secador rotativo monocilíndrico y del secador rotativo multicilíndrico
Según el modo de transferencia de calor, el secador rotatorio se divide en tipo directo y tipo indirecto, o también se puede dividir en un secador rotativo a cocorriente y un secador rotatorio a contracorriente.
La estructura principal de un secador de tambor rotatorio Consta de varias partes clave que trabajan juntas:
El Principio de funcionamiento del secador rotatorio Es una combinación de mecánica y termodinámica. El material se introduce en el extremo superior del tambor giratorio e inclinado. Dentro del tambor hay una serie de placas metálicas llamadas "elevadores". A medida que el tambor gira, estos elevadores recogen el material y lo dejan caer desde la parte superior hasta la inferior. Este proceso se repite una y otra vez a medida que el material se desplaza lentamente por el secador. La parte más importante de este proceso es la creación de una "cortina".
La eficiencia no se trata de la temperatura máxima, sino de la cortina. La transferencia de calor más eficiente se produce cuando los elevadores distribuyen el material en una cortina uniforme y densa que ocupa toda la sección transversal del tambor. El gas caliente del quemador se ve obligado a pasar. atravesar Esta cortina cede su calor directamente al material. Si los elevadores están mal diseñados o la velocidad de rotación es incorrecta, se obtiene una cortina deficiente con grandes huecos. El gas caliente entonces desvía el material y sale directamente por la chimenea. Podría tener una temperatura de entrada de 1000 °C, pero si el gas no toca el producto, simplemente se calienta el aire. Una temperatura más baja con una cortina perfecta y densa es mucho más eficiente en el consumo de combustible y es la clave para una... sistema de secado.
El precio del secador rotatorio industrial puede variar de Desde $30,000 por una unidad pequeña y sencilla hasta más de $500,000 por un sistema grande y de alta capacidad. El precio depende de un factor crucial: capacidad de evaporaciónNo el tonelaje. Este es el error más costoso que cometen los clientes. Dicen: "Necesito una secadora para 20 toneladas de arena por hora" y les dan un precio. Pero secar 20 toneladas de arena con un 5 % de humedad inicial es completamente diferente a secar 20 toneladas con un 20 % de humedad inicial.
El segundo escenario requiere una máquina con cuatro veces la capacidad de evaporación. Esto implica un quemador mucho más grande, un tambor de mayor diámetro para un mayor tiempo de residencia y un sistema de ventilación más potente. Comprar un secador basándose en el tonelaje de salida sin especificar la tasa exacta de eliminación de agua es una receta para el fracaso. Compraría una máquina demasiado pequeña que nunca alcanzaría sus objetivos, o una sobredimensionada e increíblemente ineficiente. El precio exacto solo se puede determinar tras un análisis detallado del material, el contenido de humedad y las necesidades de producción.
Un secador rotatorio rara vez funciona solo. Es la parte central de un sistema completo. sistema de secadoUna línea de proceso típica incluye:
Elegir la secadora adecuada implica una cuidadosa revisión de ingeniería. Estos son los pasos clave que seguimos con nuestros clientes:
Un mantenimiento adecuado es clave para una vida útil larga y rentable de su secadora. Si bien la lubricación y las inspecciones regulares son habituales, compartimos un consejo experto con todos nuestros clientes: revise rodillos de empujeSu secadora está instalada ligeramente inclinada, por lo que todo el peso de varias toneladas del tambor y el material intenta constantemente deslizarse cuesta abajo. Los rodillos de empuje son un conjunto de ruedas pequeñas y potentes que contrarrestan esta fuerza, manteniendo el tambor en su lugar.
Un rodillo de empuje correctamente alineado y lubricado debe funcionar sin calentarse. Una vez por turno, el operador debe colocar la mano cerca de la caja del rodamiento. Si hace demasiado calor para mantener la mano ahí, la secadora está desalineada o mal lubricada. Este calor es la primera señal de un problema antes de que el rodillo falle y cause daños catastróficos. Esta sencilla comprobación gratuita es más valiosa que cualquier sensor y puede evitar una factura de reparación millonaria.
En ZONEDING, somos más que un simple fabricante. Somos sus socios de producción. Desde 1990, nos especializamos en maquinaria pesada para la industria de materiales de construcción. Al elegirnos para sus... secador industrial necesidades, obtienes:
| Espec./m (Diámetro×Longitud) | Cubicaje de la cáscara (m³) | Capacidad (t/h) | Oblicuidad de instalación (%) | Temperatura más alta del aire de entrada (℃) | Motor principal (kilovatios) | Peso (t) |
| Φ1.2 × 8.0 | 9.0 | 1.9 2.4 ~ | 3 5 ~ | 700 800 ~ | 7.5 | 9 |
| Φ1.2 × 10 | 11.3 | 2.4 3.0 ~ | 3 5 ~ | 700 800 ~ | 7.5 | 11 |
| Φ1.5 × 12 | 21.2 | 4.5 5.7 ~ | 3 5 ~ | 700 800 ~ | 15 | 18.5 |
| Φ1.5 × 14 | 24.7 | 5.3 6.6 ~ | 3 5 ~ | 700 800 ~ | 15 | 19.7 |
| Φ1.5 × 15 | 26.5 | 5.7 7.1 ~ | 3 5 ~ | 700 800 ~ | 15 | 20.5 |
| Φ1.8 × 12 | 30.5 | 6.5 8.1 ~ | 3 5 ~ | 700 800 ~ | 18.5 | 21.5 |
| Φ1.8 × 14 | 35.6 | 7.6 9.5 ~ | 3 5 ~ | 700 800 ~ | 18.5 | 23 |
| Φ2.2 × 12 | 45.6 | 9.7 12.2 ~ | 3 5 ~ | 700 800 ~ | 22 | 33.5 |
| Φ2.2 × 14 | 53.2 | 11.4 14.2 ~ | 3 5 ~ | 700 800 ~ | 22 | 36 |
| Φ2.2 × 16 | 60.8 | 13.0 16.2 ~ | 3 5 ~ | 700 800 ~ | 22 | 38 |
| Φ2.4 × 14 | 63.3 | 13.5 16.9 ~ | 3 5 ~ | 700 800 ~ | 37 | 45 |
| Φ2.4 × 18 | 81.4 | 17.4 21.7 ~ | 3 5 ~ | 700 800 ~ | 37 | 49 |
| Φ2.4 × 20 | 90.4 | 19.3 24.1 ~ | 3 5 ~ | 700 800 ~ | 45 | 54 |
| Φ2.4 × 22 | 99.5 | 21.2 26.5 ~ | 3 5 ~ | 700 800 ~ | 45 | 58 |
| Φ2.6 × 24 | 127.4 | 27.2 34.0 ~ | 3 5 ~ | 700 800 ~ | 55 | 73 |
| Φ3.0 × 20 | 141.3 | 30.1 37.7 ~ | 3 5 ~ | 700 800 ~ | 75 | 85 |
| Φ3.0 × 25 | 176.6 | 37.7 47.1 ~ | 3 5 ~ | 700 800 ~ | 75 | 95 |
| Φ3.2 × 25 | 201 | 42.9 53.6 ~ | 3 5 ~ | 700 800 ~ | 90 | 110 |
| Φ3.6 × 28 | 285 | 60.8 76.0 ~ | 3 5 ~ | 700 800 ~ | 160 | 135 |
Preguntas Frecuentes
Una humedad constante es clave para una calidad constante del producto. Para nuestros clientes de fabricación de bloques, la arena poco seca provoca el hundimiento de los bloques, mientras que la arena demasiado seca produce bloques débiles y desmenuzables. Ambas condiciones resultan en altas tasas de desperdicio. Al entregar arena con precisión y consistente contenido de humedad, un buen secador rotatorio elimina esta variable, reduciendo drásticamente el desperdicio y garantizando que cada bloque que fabrique sea un producto vendible y de alta calidad.
Hay dos maneras principales. Primero, asegúrese de que su secadora tenga excelentes sellos para evitar que el aire frío entre y enfríe el sistema. Segundo, concéntrese en la "cortina". Un secado eficiente se logra cuando los elevadores internos crean una cortina densa de material por la que pasa el gas caliente. Un sistema de elevadores bien diseñado de un fabricante de calidad como ZONEDING garantiza la máxima transferencia de calor, aprovechando al máximo cada unidad de combustible.
El polvo se captura mediante un sistema de control de contaminación del aire, generalmente un ciclón seguido de un filtro de mangas. Un ventilador de tiro inducido extrae el aire caliente y polvoriento del secador y lo introduce en el ciclón, que expulsa las partículas más grandes. El aire pasa luego al filtro de mangas, donde una serie de filtros de tela capturan el polvo fino restante antes de que el aire limpio se ventee a la atmósfera.
Al secar materiales como carbón o biomasa, la seguridad es primordial. Los sistemas esenciales incluyen sensores de temperatura en la entrada y la salida para evitar el sobrecalentamiento, sistemas de detección y supresión de chispas que pueden rociar agua si se detecta una brasa, y una compuerta de derivación de emergencia que puede expulsar los gases calientes de la cámara de filtros en caso de sobretemperatura.
Se calcula el ROI comparando el coste total de la sistema de secado Beneficios financieros. Estos incluyen: ahorro en combustible gracias a la alta eficiencia, reducción de desperdicios y productos rechazados, mayores ingresos gracias a un mayor rendimiento general de la planta y menores costos de mantenimiento gracias a una máquina bien construida. Para muchos de nuestros clientes, el ahorro que supone eliminar tan solo una semana de producción deficiente puede representar una parte significativa del costo de la secadora.
