criba vibratoria

¿Qué es la pantalla vibratoria?

Una criba vibratoria , también conocida como tamiz vibratorio o agitador, es un dispositivo mecánico de separación. Utiliza la vibración para hacer pasar las partículas más pequeñas a través de la malla, mientras que las más grandes permanecen en la superficie. La máquina consta de una caja de cribado, un mecanismo vibrador, resortes y una estructura de soporte. Es la herramienta fundamental en cualquier operación de cribado de materiales , diseñada para procesar grandes volúmenes de material de forma fiable y eficiente.

¿Por qué necesita una pantalla vibratoria?

Necesitas una criba vibratoria para lograr uniformidad en el producto y eficiencia operativa. Sin un cribado adecuado de los agregados , tu producto será una mezcla de diferentes tamaños, lo que lo hará de bajo valor e inadecuado para la mayoría de las aplicaciones. Los principales beneficios son:

• Mejora de la calidad del producto: Asegura que sus materiales tengan el tamaño preciso según las especificaciones.
• Mayor eficiencia: Separa rápidamente grandes volúmenes de material, lo que aumenta el rendimiento de toda la planta.
• Costos reducidos: Al eliminar material de tamaño superior o inferior al normal, protege los equipos posteriores, como las trituradoras, contra un desgaste innecesario.
• Mayor rentabilidad: Los materiales clasificados con precisión, como la arena o los agregados, tienen un precio mucho más alto en el mercado.

¿Cuáles son los principales tipos de cribas vibratorias?

Existen varios tipos de cribas vibratorias , cada una diseñada para diferentes tareas. Las más comunes que encontrará son:

• Pantalla vibratoria circular: La caja de la pantalla se mueve con un movimiento circular. Esto es ideal para aplicaciones de alta capacidad y trabajo pesado, como quitar rocas de gran tamaño antes de una trituradora primaria.
• Criba vibratoria lineal: La caja de cribado se mueve en línea recta. Este tipo es excelente para la separación de material fino, la deshidratación y cuando se requiere un dimensionamiento preciso.
• Criba vibratoria inclinada: Este es un tipo común donde la criba se coloca en un ángulo (generalmente de 15 a 30 grados). La gravedad facilita el movimiento del material por la criba, lo que la hace muy eficiente para clasificar materiales secos.
• Criba vibratoria horizontal: Estas cribas tienen un perfil más bajo y se utilizan donde el espacio libre es limitado. Requieren una vibración más agresiva para mover el material.

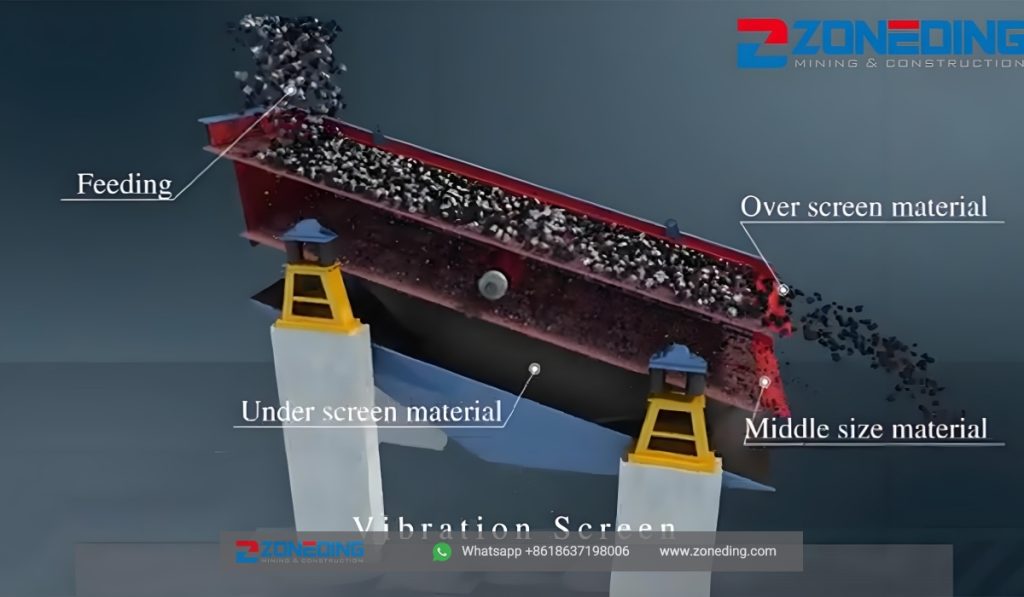

Principio de funcionamiento de la criba vibratoria.

El principio de funcionamiento de una criba vibratoria es bastante simple, lo que facilita su funcionamiento. Las partes cruciales de la máquina incluyen cribas vibratorias, excitador, motor, plataformas de criba, revestimientos y placas laterales.

La fuente de vibración proviene de un excitador que transmite la vibración a la plataforma de la criba mediante la correa trapezoidal, lo que hace que el material se agite y se distribuya uniformemente en la criba. Durante el proceso, el material de gran tamaño permanecerá en la parte superior, mientras que el material de tamaño pequeño y fino puede atravesar la malla de la pantalla hasta la parte inferior, luego obtendrá diferentes tamaños de materiales.

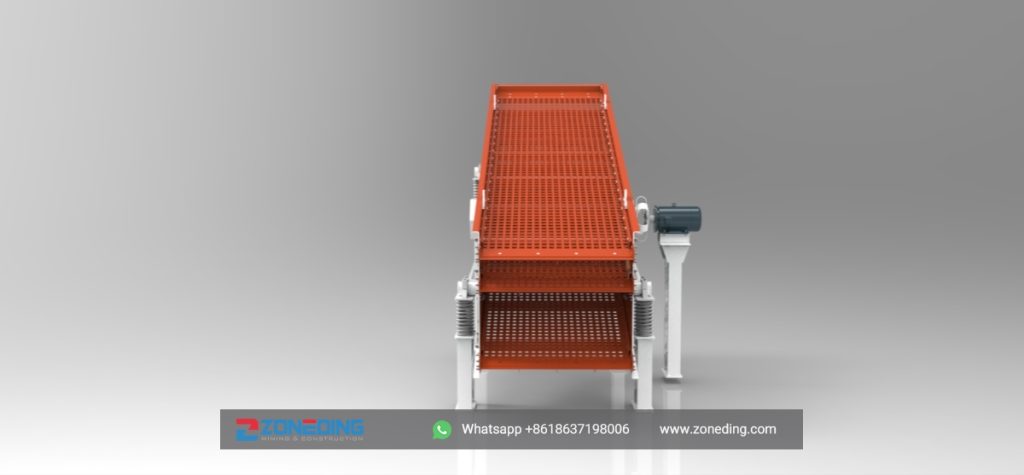

¿Cuál es la estructura de la pantalla vibratoria?

La estructura de una criba vibratoria está diseñada para ser duradera. Las partes principales son:

• Caja de pantalla: Este es el marco principal que sostiene el medio de la pantalla.
• Medios de pantalla (cubierta): Esta es la superficie con aberturas que realiza la clasificación. Puede ser de alambre tejido, poliuretano o placa de acero.
• Unidad vibradora: Este es el corazón de la máquina, que contiene el motor y los pesos excéntricos que crean la vibración.
• Resortes de aislamiento: Estos resortes de alta resistencia sostienen la caja de la pantalla y aíslan la vibración de la estructura de soporte.
• Cuadro de soporte: La base que sostiene toda la máquina.

¿Cómo funciona la pantalla vibratoria?

Una criba vibratoria funciona mediante un motor que acciona una unidad vibradora. Esta unidad, con contrapesos excéntricos, genera una fuerte vibración que se transmite a la caja de la criba, provocando que vibre rápidamente. Este proceso se puede comparar con la afinación de la máquina, similar a la de un instrumento musical. La amplitud (intensidad de la vibración) y la frecuencia (velocidad de la vibración) tienen un gran impacto. Una mayor amplitud permite mover más material, pero puede dañar partículas frágiles. Una mayor frecuencia mejora la precisión de la separación, pero también puede obstruir la malla de la criba. Los ajustes óptimos dependen completamente del material a procesar.

El ángulo de proyección, o el ángulo de vibración, es otro detalle crucial. Un ángulo de proyección más pronunciado hace que las partículas salten más arriba y abajo, permitiendo que las partículas más pequeñas encuentren rápidamente las aberturas de la criba. Un ángulo más plano crea una acción de balanceo, lo cual es mejor para separar materiales de tamaño similar. Ajustar estos factores permite optimizar el proceso de cribado para lograr la máxima eficiencia.

Clasificación de la pantalla vibratoria

La criba vibratoria se puede dividir en criba vibratoria para minería, criba vibratoria fina ligera, criba vibratoria experimental, también se puede dividir en criba vibratoria lineal, criba vibratoria circular, criba vibratoria de alta frecuencia, criba vibratoria de doble piso, criba vibratoria de un solo piso, etc.

Criba vibratoria serie HX VS Criba vibratoria serie YK

Aplicaciones de la criba vibratoria Zoneding

Es ampliamente utilizado para cribar granito, piedra de río, piedra de cantera, roca, canto rodado, grava, agregados, basalto, piedra caliza, mineral de oro, mineral de hierro, mineral de cromo, etc. Tamaño final ajustable que satisface diferentes necesidades.

Los equipos de cribado industrial se utilizan en casi cualquier industria que maneje materiales a granel. Una aplicación clave es el cribado de áridos en canteras. La criba vibratoria debe separar con precisión la piedra triturada en diferentes fracciones de tamaño (como G1, G2) para su uso en la construcción de carreteras y hormigón. Su rendimiento se supervisa constantemente para garantizar que el producto final cumpla con las estrictas normas gubernamentales. Otras aplicaciones importantes incluyen:

• Minería: Separación de minerales valiosos de la roca estéril.
• Producción Agregada: Dimensionado de arena, grava y piedra triturada.
• Reciclaje: Clasificación de residuos de construcción y demolición.
• Agricultura: Clasificación de granos, semillas y fertilizantes.
• Productos químicos y procesamiento de alimentos: Tamizado de polvos y gránulos.

Aplicación de pantalla vibratoria

¿Cómo elegir la pantalla vibratoria adecuada?

Elegir la criba vibratoria adecuada requiere más que solo conocer la cantidad de toneladas por hora que se desea procesar. Un error común es suponer que todos los materiales de cribado son iguales. El tipo de material —ya sea malla metálica, poliuretano o caucho— es fundamental. La roca abrasiva destruirá rápidamente una criba de malla metálica simple, mientras que la arena pegajosa y húmeda obstruirá una criba de poliuretano. Es imprescindible analizar primero el tamaño, la forma, el contenido de humedad y la abrasividad del material.

Tenga en cuenta estos factores clave:

1. Propiedades materiales: ¿Qué estás revisando? ¿Es húmedo, pegajoso, abrasivo o frágil?
2. Capacidad de Carga: ¿Cuántas toneladas por hora necesitas procesar?
3. Tamaño de separación: ¿Cuáles son los diferentes tamaños en los que necesitas separar tu material?
4. Número de cubiertas: ¿Cuántos tamaños de productos diferentes necesitas crear a la vez?

¿Cuál es el precio de las pantallas vibratorias?

Nuestras cribas vibratorias industriales están diseñadas para una separación y clasificación de materiales superior. Ya sea que se dedique a la minería, la agricultura, el procesamiento químico o el reciclaje, nuestros equipos ofrecen un rendimiento y una precisión excepcionales. Fabricadas con materiales robustos y un diseño de bajo mantenimiento, nuestras cribas minimizan el tiempo de inactividad y maximizan su eficiencia operativa.

Factores que influyen en el costo de las pantallas vibratorias:

• Modelo y tamaño: Desde unidades compactas hasta modelos industriales de gran escala.
• Número de cubiertas: Pantallas de una o varias capas para una clasificación precisa.
• Tamaño de la malla de la pantalla: Personalizado según sus requisitos específicos de tamaño de partículas.
• Material de construcción: Opciones como acero al carbono o acero inoxidable para diferentes aplicaciones.
• Personalización: Características especiales como cubiertas antipolvo, opciones de movilidad o requisitos de energía únicos.

¿Cómo seleccionar el tamaño y el tipo de malla de pantalla correctos?

La selección de la malla de cribado implica dos elementos clave: la abertura (el tamaño de la abertura) y el diámetro del alambre. La abertura determina el tamaño del material que la atraviesa. El diámetro del alambre afecta la durabilidad de la malla y su área abierta. Un alambre más grueso es más resistente y duradero, pero reduce el área abierta, lo que puede disminuir la capacidad de cribado. Debe encontrar un equilibrio entre durabilidad y rendimiento para su operación específica. Siempre consulte con un experto en medios de cribado para elegir la mejor combinación para su material.

¿Qué son el deslumbramiento y la obstrucción de la pantalla, y cómo se pueden prevenir?

El bloqueo y la obstrucción son problemas importantes que impiden el correcto funcionamiento de una criba vibratoria . El bloqueo se produce cuando partículas finas y pegajosas obstruyen las aberturas de la criba. La obstrucción ocurre cuando partículas de tamaño similar se atascan en las aberturas. Ambos problemas reducen la eficiencia y pueden paralizar la producción.

Una causa común, a menudo ignorada, es la tensión incorrecta de la malla. Una malla floja vibra mal, lo que impide que el material se estratifique correctamente y provoca opacidad. Además, hace que el material de la malla se desgaste mucho más rápido. Para evitar esto, debe:

• Utilice pantallas autolimpiables: Opciones como las rejillas de arpa o las plataformas de bolas de goma pueden ayudar a desalojar las partículas atascadas.
• Asegúrese de que la tensión sea adecuada: Revise y ajuste periódicamente los paneles de la pantalla. Un medidor de tensión le ayudará a ajustarlos correctamente.
• Optimizar la vibración: Ajusta la amplitud y la frecuencia de la pantalla para crear la acción adecuada para tu material.

¿Cómo se ajustan el ángulo y la amplitud de vibración para obtener resultados óptimos?

El rendimiento de la criba se ajusta modificando las pesas excéntricas de la unidad vibradora. La mayoría de los modelos de cribas vibratorias permiten añadir o quitar contrapesos y cambiar su posición angular.

• Amplitud variable: Al añadir más peso, aumenta la amplitud (el movimiento o «lanzamiento» de la criba). Esto resulta útil para materiales pesados ​​y gruesos que requieren una sacudida más intensa para moverse.
• Cambio de ángulo: Al modificar el ángulo de los pesos entre sí, se altera la forma y la dirección de la vibración. Esto permite controlar la velocidad a la que el material se desplaza sobre la criba, lo que le proporciona más o menos tiempo para separarse.

¿Cuál es la lista de verificación de mantenimiento diario para una pantalla vibratoria?

El mantenimiento regular es esencial para el buen funcionamiento a largo plazo de su equipo de cribado . La estabilidad de la base es un factor crítico, aunque a menudo se pasa por alto. Una criba vibratoria genera enormes fuerzas dinámicas, y una base inestable puede provocar grietas en la estructura y daños en la máquina.

A continuación se muestra una lista de verificación diaria sencilla:

1. Inspección visual: Busque grietas, pernos sueltos o resortes rotos.
2. Escucha: Preste atención a cualquier ruido nuevo o inusual que pueda indicar un problema en el rodamiento.
3. Comprobar medios de pantalla: Inspeccione si hay signos de cegamiento, obstrucción o desgaste. Asegúrese de que la tensión sea la correcta.
4. Verificar temperatura: Palpe las carcasas de los rodamientos. Si están demasiado calientes al tacto, podría haber un problema de lubricación o de rodamientos.
5. lubricación: Una lubricación adecuada es vital. Siga un programa estricto de lubricación con grasa de alta calidad diseñada para equipos vibratorios para proteger los rodamientos.

¿Cómo se integra una criba vibratoria en una planta de trituración completa?

En una planta típica de trituración y cribado, la criba vibratoria actúa como controlador de calidad. Tras triturar las rocas grandes con una trituradora primaria (como una trituradora de mandíbulas), el material se introduce en una criba vibratoria . Esta separa el material por tamaño. El material de mayor tamaño se envía a una trituradora secundaria (como una trituradora de cono) para su posterior reducción. El material con el tamaño adecuado se transporta a las pilas de almacenamiento mediante cintas transportadoras. Este sistema de circuito cerrado garantiza que todos los productos cumplan con las especificaciones de tamaño requeridas.

¿Por qué elegir una pantalla vibratoria ZONEDING? Características

En ZONEDING, fabricamos soluciones de cribado vibratorio robustas y fiables desde 1990. Sabemos que la puntualidad y la precisión son fundamentales para su rentabilidad. Nuestras cribas están fabricadas con acero de alta resistencia e incorporan tecnología de vibración avanzada para un rendimiento constante. Utilizamos componentes de primera calidad, como rodamientos de alta resistencia, para garantizar una larga vida útil. Como fabricantes directos, podemos colaborar con usted para personalizar una máquina de cribado con el número adecuado de plataformas y el material de cribado ideal para su aplicación específica. Ofrecemos una solución integral, desde el diseño hasta la instalación, a un precio competitivo, ya que no hay intermediarios.
