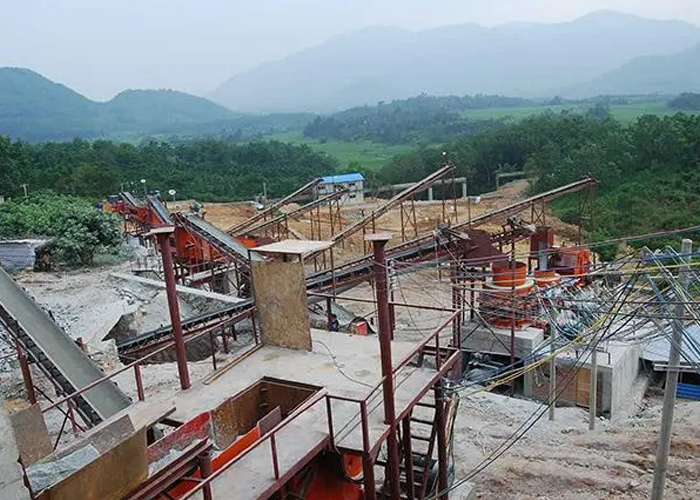

Una planta de procesamiento de oro es un sistema industrial completo diseñado para extraer oro comercialmente del mineral extraído. Su función principal es convertir el mineral de baja concentración en productos de oro valiosos, como el doré o los lingotes.
¿Qué es una planta procesadora de oro? ¿Cuál es su función principal en la minería de oro?
Es una instalación integrada que utiliza diversos procesos (trituración, molienda, lixiviación y recuperación) para separar química y físicamente el oro de la roca estéril a gran escala. Es el vínculo vital entre la mina y el oro comercializable.
Análisis más profundo: El motor de creación de valor
Una planta de procesamiento de oro, a menudo llamada molino, es donde se descubre el valor oculto en la roca.
Sistema, no sólo máquinas
No se trata de una sola máquina, sino de una secuencia de operaciones unitarias interconectadas. Esto incluye trituradoras, molinos, tanques, bombas, filtros y más, todos trabajando en conjunto. El diseño garantiza un flujo continuo de material y una recuperación optimizada.
El objetivo principal
El objetivo principal es la concentración y purificación. El mineral extraído puede contener solo unos pocos gramos de oro por tonelada (g/t). La planta concentra esta cantidad significativamente, generando un producto final (como barras de oro doré) que puede transportarse fácilmente y venderse a las refinerías para su posterior purificación y convertirlo en lingotes de oro puro. Sin la planta de procesamiento, la roca extraída tiene poco valor económico. Transforma los recursos geológicos en materias primas comercializables.
Enlace esencial
Se ubica entre la operación minera (extracción del mineral) y la etapa final de refinación/venta. Su eficiencia determina directamente la rentabilidad de toda la explotación minera de oro.
¿Cómo influyen las características de mi mineral de oro en el diseño de la planta? (¡Primer paso crucial!)
Las pruebas detalladas de mineral (mineralogía, pruebas metalúrgicas) son cruciales. Revela la forma del oro (libre, bloqueado, refractario), el tamaño de partícula, los minerales asociados y su respuesta a los diferentes métodos de recuperación, lo que orienta directamente la selección del diagrama de flujo.
Por qué las pruebas de minerales no son negociables
Antes de diseñar cualquier circuito, es fundamental realizar pruebas exhaustivas. Esto implica:
Mineralogía: Identificar todos los minerales presentes, sus proporciones y texturas. Fundamentalmente, comprender cómo se forma el oro (su comportamiento).
Pruebas metalúrgicas (adaptabilidad del proceso): Pruebas a escala piloto y de laboratorio que simulan diferentes rutas de procesamiento (gravedad, flotación, lixiviación) para determinar el mejor método de recuperación, consumos de reactivos y tasas de recuperación alcanzables.
Propiedades clave del mineral
Comportamiento del oro: ¿El oro se presenta como oro nativo de molienda libre? ¿Está finamente disperso en sulfuros (como pirita o arsenopirita)? ¿Está encerrado en sílice? ¿Está químicamente combinado (telururos)? Esto determina la complejidad del procesamiento.
Tamaño de partícula: El tamaño de los granos de oro determina la finura de molienda necesaria para su liberación. El oro grueso podría ser adecuado para la recuperación por gravedad.
Tipo de mineral: ¿Se trata de mineral de óxido de fácil lixiviación? ¿O de mineral de sulfuro refractario que requiere pretratamiento (como tostación u oxidación a presión)? ¿Es aluvial (placer) y requiere métodos de lavado y gravedad? ¿Contiene elementos problemáticos como arsénico o carbono (preg-robbing)?
Comprensión de la liberación y la variabilidad
Liberación vs. P80: Simplemente moler hasta alcanzar un tamaño objetivo (por ejemplo, P80 que pasa 75 micrones) no es suficiente. Visión: La mineralogía detallada revela si el oro realmente se libera en una forma recuperable en esa molienda o si permanece bloqueado. Diseñar basándose únicamente en P80 puede llevar a una mala recuperación si no se comprende la liberación.
Manejo de la variabilidad del mineral: En los trabajos de prueba a menudo se utilizan promedios. Visión: El consumo real de mineral varía diariamente. Una planta robusta debe diseñarse con flexibilidad para manejar las variaciones esperadas en calidad, dureza, mineralogía y contenido de arcilla, no solo el promedio. Diseñar solo para el promedio conlleva fallos.
Valor del subproducto
¿El mineral contiene cantidades significativas de plata, cobre, plomo o zinc? Un programa de pruebas exhaustivo los identificará, lo que permitirá que el diseño incorpore circuitos para su recuperación, lo que generará potenciales fuentes de ingresos.
¿Cuáles son los principales diagramas de flujo del procesamiento del oro? ¿Cómo elegir el mejor para mi mineral?
Las rutas comunes incluyen CIL/CIP (para oro fino lixiviable), lixiviación en pilas (óxidos de baja ley), concentración por gravedad (oro grueso), flotación (minerales sulfurados) o combinaciones de estas. La mejor opción depende completamente de los resultados de las pruebas de mineral.
Planta Gold CIP / CIL
Planta de flotación de espuma de oro
Planta de concentración por gravedad de oro
Análisis más profundo: Proceso de adaptación al mineral
La selección del diagrama de flujo más adecuado es una tarea central impulsada por el trabajo de pruebas metalúrgicas:
CIL/CIP: El caballo de batalla
Carbón en lixiviación (CIL) / Carbón en pulpa (CIP): El oro se lixivia utilizando una solución de cianuro y, simultánea (CIL) o posteriormente (CIP), se adsorbe sobre carbón activado.
Mejor para: Minerales donde el oro se encuentra finamente disperso y es fácilmente lixiviable tras la molienda. Ampliamente utilizado por su eficiencia.
Ventajas: Alta recuperación de minerales adecuados, tecnología bien establecida.
Desventajas:
Requiere una importante inversión de capital, utiliza cianuro y es menos eficaz para oro muy grueso o algunos minerales refractarios.
Lixiviación en pilas: solución de baja calidad
Proceso: El mineral triturado se apila sobre plataformas impermeables, y una solución diluida de cianuro se filtra a través de la pila, disolviendo el oro. Esta solución aurífera se recolecta y procesa.
Mejor para: Minerales de óxido de baja ley cuya molienda extensiva resulta antieconómica. También se utiliza para el reprocesamiento de antiguos vertederos de desmonte.
Ventajas: Costos de capital y operación significativamente menores que los del fresado/CIL. Operación sencilla.
Desventajas:
Tasas de recuperación de oro más bajas, ciclos de lixiviación más largos (semanas/meses), sensibilidad al clima y a la permeabilidad del mineral.
Concentración gravitacional: ganancias tempranas en el oro (¡Revelación!)
Proceso: Utiliza las diferencias de densidad para separar las partículas pesadas de oro libre de los minerales de ganga más ligeros. Los dispositivos incluyen Plantillas, espirales, mesas vibratorias, y concentradores centrífugos (por ejemplo, Knelson, Falcon).
Mejor para: Minerales que contienen oro libre grueso o relativamente grueso.
Visión: Aunque a menudo se subestima, la implementación temprana de una recuperación gravitacional eficiente (por ejemplo, en el circuito de molienda) puede recuperar entre un 20 % y un 70 % o más del oro de manera económica y rápida, lo que reduce la carga en los circuitos posteriores como CIL/CIP y proporciona un flujo de caja rápido. A menudo es el método de recuperación de oro con menor costo.
Flotación: Manejo de sulfuros
Proceso: In Máquina de flotación, utiliza reactivos para hacer que minerales específicos (a menudo sulfuros que contienen oro, como pirita/arsenopirita) se adhieran a burbujas de aire y floten, separándolos de la ganga sin sulfuros.
Papel: Se puede utilizar para crear un concentrado de sulfuro de alto grado (que contiene oro) para un tratamiento posterior (por ejemplo, cianuración intensiva, tostación o venta a una fundición) o como un paso de pretratamiento para eliminar sulfuros antes de la lixiviación.
Mejor para: Minerales de oro sulfídicos donde el oro está asociado con minerales de sulfuro.
Hojas de flujo combinadas
¿Por qué combinar?: Los minerales a menudo contienen oro en múltiples formas o requieren un tratamiento previo. Visión: Rara vez un solo método logra capturar todo el oro económicamente.
Ejemplos: Gravedad + CIL (recuperación inicial del oro grueso y lixiviación del resto); Flotación + Cianuración (concentración de sulfuros y lixiviación del concentrado); Tostación/Oxidación + CIL (pretratamiento de minerales refractarios antes de la lixiviación). La combinación óptima se determina mediante análisis minuciosos del mineral. ZONEDING MACHINE ofrece equipos para todas estas principales rutas de procesamiento.
¿Cuáles son las etapas principales y los equipos principales en una planta de oro típica (por ejemplo, CIL)?
A continuación se muestran las áreas funcionales y equipos esenciales:
Trituración y cribado
Meta: Reducir las rocas extraídas de gran tamaño a un tamaño manejable para su molienda.
Equipo: Generalmente implica múltiples etapas. La trituración primaria a menudo utiliza Trituradoras de mandíbulaUso de trituración secundaria y terciaria Trituradoras de cono or Trituradoras de impactoTrabajamos con cribas vibratorias para clasificar los tamaños y devolver el material de gran tamaño para su posterior trituración. ZONEDING ofrece una gama completa de estas trituradoras y cribas.
Molienda y clasificación
Meta: Libere partículas finas de oro de la roca anfitriona moliendo el mineral hasta formar una suspensión.
Equipo:Molinos de bolas or Molinos de varilla Se utilizan comúnmente. Funcionan en circuito cerrado con Hidrociclones (o mallas), que clasifican la pulpa. Las partículas de tamaño insuficiente (suficientemente finas) pasan a la lixiviación; las partículas de tamaño excesivo se devuelven al molino para su posterior molienda.
(Opcional) Pretratamiento
Meta: Abordar directamente los minerales refractarios (oro atrapado en sulfuros o material carbonoso) que no se lixivian bien.
Equipo: Puede incluir hornos de tostación, autoclaves de oxidación a presión (POX) o molinos de molienda ultrafina (UFG).
Lixiviación y adsorción (CIL)
Meta: Disuelva el oro en una solución de cianuro y captúrelo con carbón activado.
Equipo: Una serie de grandes tanques de lixiviación con agitación donde la pulpa de mineral se mezcla con cianuro y aire (oxígeno). Se añade carbón activado y se mueve a contracorriente del flujo de la pulpa a través de mallas entre etapas, adsorbiendo el oro disuelto.
La gestión del carbono es crucial (¡Reflexión!)
Visión: El circuito del carbono requiere una gestión meticulosa. Problemas como la generación de finos de carbón (pérdida de oro), el cribado deficiente (ineficiencia), la elución incompleta (reciclado de oro) o la contaminación por carbón reducen la recuperación. La selección, regeneración y mantenimiento adecuados del carbón son vitales.
Recuperación y refinación de oro
Elución (Stripping): Se elimina el carbón cargado y se extrae el oro utilizando una solución de cianuro/cáustico caliente en una columna de elución.
Electroobtención: El oro se recupera de la rica solución de elución sobre cátodos (lana de acero) en celdas de electrodeposición.
Fundición: El lodo de oro de los cátodos se seca, se mezcla con fundentes y se funde en un horno para producir barras doré (una aleación semipura de oro y plata).
Gestión de relaves y agua
Meta: Eliminar de forma segura los lodos residuales (relaves) y reciclar el agua del proceso.
Equipo:ESPESORES (para recuperar agua), filtros (deshidratación adicional), instalación de almacenamiento de relaves (TSF o presa de relaves), circuito de destrucción de cianuro (para tratar el efluente antes de su descarga/reciclaje), planta de tratamiento de agua.
¿Qué factores clave de escala e inversión afectan la construcción de plantas de oro?
Los factores clave incluyen la tasa de procesamiento planificada (toneladas por día, TPD), determinada por la producción de la mina y la ley del mineral. Los costos principales incluyen equipos, obras civiles, instalación, puesta en marcha, permisos y gastos operativos continuos (OPEX).
Análisis más profundo: Evaluando la inversión
La construcción de una planta de oro es una importante inversión de capital:
Determinación de la capacidad de la planta (TPD)
El TPD objetivo se basa en la tasa de producción sustentable de la mina, la ley del mineral (una ley más alta podría permitir TPD más pequeños para la misma producción de oro), el tamaño y la vida útil del depósito y las condiciones del mercado.
Los estudios de viabilidad utilizan planes de mina y modelos económicos para determinar la tasa de procesamiento óptima.
Principales áreas de inversión (CAPEX)
Equipo: Costo de compra de toda la maquinaria de procesamiento (trituradoras, molinos, tanques, bombas, filtros, etc.) – a menudo el componente individual más grande.
Obras civiles: Movimiento de tierras, cimentaciones de hormigón, carreteras, edificios (sala de control, taller, almacén, administración). Pueden ser considerables, especialmente para grandes plantas fijas.
Instalación y montaje: Mano de obra, grúas, acero estructural, tubería, instalación eléctrica.
Ingeniería y diseño: Costos de estudios de factibilidad, ingeniería de detalle y gestión de proyectos.
Puesta en servicio y arranque: Costos asociados con las pruebas y puesta en marcha de la planta.
Permisos y licencias: Permisos ambientales, licencias de operación.
Infraestructura: Construcción de líneas eléctricas, tuberías de agua y presas de relaves.
Impacto de la escala y el proceso
Un TPD mayor generalmente significa equipos e infraestructura más grandes y más costosos.
Los procesos complejos (por ejemplo, el tratamiento de minerales refractarios) aumentan significativamente el CAPEX en comparación con circuitos más simples como la lixiviación en pilas.
Opciones modulares para mayor flexibilidad
Para depósitos más pequeños, proyectos piloto o una implementación más rápida, se pueden considerar módulos de planta montados sobre patines o en contenedores. ZONEDING ofrece soluciones modulares. Reducen el tiempo de construcción del sitio y los costos civiles, pero pueden tener un mayor costo de equipo por tonelada de capacidad y limitaciones de escala.
Desafíos de la ampliación (¡Perspectiva!)
Visión: El éxito a escala piloto no garantiza automáticamente un funcionamiento sin problemas a gran escala. El manejo de materiales, la complejidad del control de procesos y la logística de mantenimiento se vuelven mucho más críticos a medida que aumenta el tamaño. Asegúrese de que el diseño considere la robustez y operatividad industrial.
¿Cómo se debe planificar la distribución de la planta? ¿Qué hay de los servicios públicos (agua, electricidad, reactivos)?
¿Está pensando en la distribución física de la planta? Una distribución eficiente y unos servicios públicos fiables son fundamentales para un funcionamiento fluido y seguro.
La planificación del diseño prioriza el flujo eficiente de materiales, la seguridad (tráfico, zonas peligrosas), el acceso para mantenimiento, la contención ambiental y el potencial de expansión futura. Un suministro confiable de agua y electricidad, así como un almacenamiento seguro de reactivos, son requisitos esenciales.
Análisis más profundo: Fundamentos de la planificación del sitio
Un plan de sitio bien pensado evita dolores de cabeza operativos:
Principios de diseño de plantas
Flujo de materiales: Organiza el equipo de forma lógica para minimizar las distancias de transporte y los desniveles. Sigue el diagrama de flujo del proceso.
Seguridad: Separe el tráfico de equipos móviles de las zonas de paso del personal. Aísle las zonas peligrosas (p. ej., almacenamiento y manipulación de cianuro, fundición). Proporcione rutas de acceso de emergencia despejadas.
Acceso de mantenimiento: Asegúrese de que haya suficiente espacio alrededor de los equipos principales para grúas, montacargas y personal durante el mantenimiento (por ejemplo, revestimiento del molino, cambios de pantallas).
Control ambiental: Coloque adecuadamente los equipos ruidosos o polvorientos. Diseñe áreas de contención para posibles derrames (almacenamiento de reactivos, áreas de procesamiento).
Capacidad de expansión:Visión: considere posibles actualizaciones futuras o adiciones de circuitos durante el diseño inicial. Dejar espacio estratégicamente puede ahorrar costos significativos más adelante.
Abastecimiento y gestión del agua (¡Perspectiva!)
Cantidad: El procesamiento de oro (especialmente el CIL/CIP) requiere un uso intensivo de agua. Asegúrese de contar con una fuente confiable de agua en cantidad suficiente (río, pozo, presa).
Calidad:Visión: La calidad del agua es un “reactivo” crítico y a menudo pasado por alto. La salinidad, la dureza y los sólidos en suspensión influyen en el consumo de reactivos, la formación de incrustaciones y la metalurgia. Analice exhaustivamente la calidad del agua y planifique estrategias de tratamiento o reciclaje riguroso. El modelado del balance hídrico es crucial.
Requisitos de energía
Las plantas de procesamiento son grandes consumidoras de electricidad (especialmente los molinos). Asegúrese de contar con un suministro eléctrico estable y rentable (preferiblemente con conexión a la red eléctrica o con una generación in situ de tamaño adecuado).
Manipulación y almacenamiento de reactivos
Proporcionar instalaciones de almacenamiento dedicadas, seguras y que cumplan con las normas para todos los reactivos, especialmente los peligrosos como el cianuro. Diseñar sistemas seguros de descarga, mezcla y distribución. El almacenamiento de cianuro suele requerir el cumplimiento de normativas específicas (p. ej., el código ICMI).
¿De dónde provienen los principales costos operativos de una planta de oro? ¿Cómo se pueden optimizar?
Los principales generadores de OPEX son la energía (especialmente la molienda), los reactivos (cianuro, cal, carbón, productos químicos de flotación), los medios de molienda (bolas/varillas), el mantenimiento (piezas, mano de obra) y el personal. La optimización se centra en mejorar la eficiencia y minimizar los desperdicios.
Análisis más profundo: Gestión de gastos corrientes
El control del OPEX requiere un seguimiento y esfuerzo continuos:
Factores clave del OPEX
Consumo de energía: Los circuitos de molienda suelen ser los que más energía consumen. La optimización en este ámbito (p. ej., molinos eficientes como los de ZONEDING o un control adecuado del circuito) tiene un gran impacto.
Costos de reactivos y medios:
El consumo de cianuro depende de la mineralogía del mineral y de la eficiencia de lixiviación.
La cal se utiliza para controlar el pH.
El carbón activado requiere regeneración y reemplazo periódico.
Reactivos de flotación (colectores, espumantes, depresores).
Bolas o varillas de acero para molienda consumidas durante el fresado.
Mantenimiento y repuestos: Mantenimiento programado, piezas de desgaste (revestimientos, piezas de la bomba, paneles de malla) y reparaciones imprevistas. Contar con equipos confiables y buenos programas de mantenimiento preventivo minimiza este problema.
Mano de obra: Salarios para operadores, personal de mantenimiento, metalúrgicos, técnicos de laboratorio, gerencia.
Optimización mediante control y datos (¡Insight!)
Control de procesos: La implementación de estrategias robustas de control de procesos (por ejemplo, dosificación automatizada de reactivos, control de carga del molino) minimiza el desperdicio y maximiza la recuperación.
Monitoreo y análisis:Visión: El muestreo y el análisis precisos son fundamentales. Datos confiables sobre las leyes de alimentación, los flujos intermedios y los relaves permiten a los metalúrgicos identificar ineficiencias y realizar ajustes fundamentados. La información deficiente da lugar a conjeturas.
Mejoras de eficiencia: Revise periódicamente el rendimiento de las piezas de desgaste, los patrones de uso de energía y las tasas de consumo de reactivos para identificar áreas de mejora.
Optimización metalúrgica: Pruebas y ajustes continuos de parámetros (tamaño de molienda, tiempo de lixiviación, niveles de reactivos) para maximizar la recuperación de oro para la alimentación de mineral actual.
¿Qué importancia tienen la protección del medio ambiente y la seguridad en el diseño y la operación de plantas?
¿Está pensando en permisos y responsabilidad a largo plazo? La gestión ambiental y la seguridad laboral no son opcionales; son fundamentales para una minería de oro sostenible y responsable.
Son de vital importancia. Existen estrictas regulaciones que rigen la disposición de relaves, la gestión del cianuro, el vertido de agua, la calidad del aire y la seguridad de los trabajadores. La integración de los principios ambientales y sociales desde la fase de diseño minimiza los riesgos y garantiza la viabilidad operativa.
Contaminación del Aire
Contaminación por relaves
Contaminación del agua
Análisis más profundo: Responsabilidades no negociables
Descuidar la protección y la seguridad del medio ambiente da lugar a cierres costosos, multas, daños a la reputación y posibles perjuicios.
Gestión de relaves: una visión a largo plazo (¡Perspectiva!)
Diseño y Construcción: Las instalaciones de almacenamiento de relaves (TSF) deben diseñarse para lograr estabilidad física y geoquímica a largo plazo para evitar fallas de presas y contaminación ambiental.
Alternativas:Visión: Evaluar desde el principio alternativas a los relaves húmedos convencionales. Los relaves espesados, en pasta o filtrados reducen el consumo de agua, minimizan la huella de la presa, mejoran la estabilidad y pueden reducir los costos de cierre a largo plazo, a pesar del CAPEX inicial potencialmente más alto.
Manejo y desintoxicación de cianuro (¡Información!)
Protocolos de seguridad: Son obligatorios procedimientos estrictos para el transporte, almacenamiento, manipulación y respuesta ante emergencias de cianuro (a menudo guiados por el Código Internacional de Gestión del Cianuro – ICMI).
Tratamiento de efluentes:Visión: La destrucción del cianuro es compleja y costosa. Los efluentes de la planta deben tratarse para reducir las concentraciones de cianuro a niveles legalmente permitidos antes de su vertido o reciclaje. Existen diversas tecnologías (p. ej., INCO SO₂/Aire, Ácido de Caro), y la elección depende de la normativa, los costes y la composición química del agua.
Polvo, ruido y agua
Implementar medidas de supresión de polvo (aerosoles, recintos, colectores) en trituradoras, transportadores y puntos de transferencia.
Controlar los niveles de ruido mediante la selección de equipos y el aislamiento acústico.
Gestionar eficazmente toda el agua del sitio para evitar descargas incontroladas.
Protocolos de seguridad para los trabajadores
Implementar sistemas integrales de gestión de Seguridad y Salud en el Trabajo (SST).
Proporcionar equipo de protección personal (EPP) adecuado.
Asegúrese de recibir una capacitación completa, especialmente para tareas peligrosas (por ejemplo, manipulación de cianuro, trabajos en altura, ingreso a espacios confinados, procedimientos de bloqueo y etiquetado).
